图片仅供参考，不作为选型购买的依据。

施耐德 NSX（新） 塑壳断路器附件

收藏商品

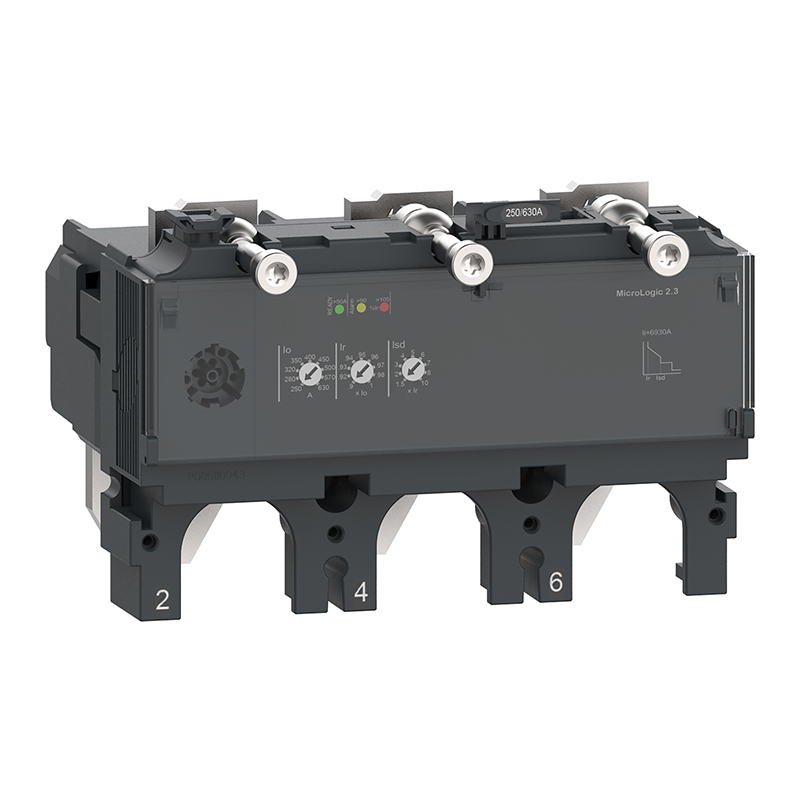

产品型号：NSX-MIC2.3 630A 3P3D (3P) 脱扣单元

订货号：C6332D630

折扣价： 登录享折扣

品牌系列： 施耐德 NSX（新）

面价：¥1389.02

重量：

附件描述： 适用于ComPacT NSX630断路器，电子，630A，3P3D

附件名称： MIC2.3

附件类型： 脱扣单元

库存：0

以下是施耐德 NSX（新） 塑壳断路器附件其他型号

共种型号

型号 | 订货号

面价

折扣价

库存

货期

数量

NSX-机械联锁的延长旋转手柄

LV432621ET

两套断路器做机械联锁的锁定设备，适用于新一代ComPacT NSX400/630 可延伸旋转手柄上的机械联锁 联锁附件

¥890.53

登录享折扣

0

填写数量

显示货期

NSX 400-630 AC LP RETROFIT FRONT COVER

LV4344ALT

适用于新一代NSX 交流400/630，3/4P（F，N，H，S，L） 断路器前面盖 绝缘附件

¥363.62

登录享折扣

0

填写数量

显示货期

NSX 400-630 AC HP RETROFIT FRONT COVER

LV4344AHT

适用于新一代NSX 交流400/630，3/4P（R，HB1，HB2） 断路器前面盖 绝缘附件

¥363.62

登录享折扣

0

填写数量

显示货期

NSX-机械联锁的延长旋转手柄(NSX100/160/250)

LV429369ET

两套断路器做机械联锁的锁定设备，适用于新一代ComPacT NSX100/160/250 可延伸旋转手柄上的机械联锁 联锁附件

¥890.53

登录享折扣

0

填写数量

显示货期

NSX-MIC4.3 570A 4P4D (4P) 脱扣单元

C6344V570

适用于ComPacT NSX630断路器，电子，570A，4P4D MIC4.3 脱扣单元

¥7104.49

登录享折扣

0

填写数量

显示货期

NSX-TM250G 4P4D (4P) 脱扣单元

C254MG250

适用于ComPacT NSX250断路器，热磁，250A，4P4D TMG 脱扣单元

¥1057.23

登录享折扣

0

填写数量

显示货期

NSX100 TAM TU 63A 3P3D 过载报警不脱扣

C103TA063

适用于ComPacT NSX100， 过载报警不脱扣， 3P3D， 63A TAM 脱扣单元

¥574.62

登录享折扣

0

填写数量

显示货期

NSX160 TAM TU 160A 3P3D 过载报警不脱扣

C163TA160

适用于ComPacT NSX160， 过载报警不脱扣， 3P3D， 160A TAM 脱扣单元

¥980.93

登录享折扣

0

填写数量

显示货期

NSX-MIC2.3 250A 3P3D (3P) 脱扣单元 (新)

C4032D250

适用于ComPacT NSX400/630断路器，电子，250A，3P3D MIC2.3 脱扣单元

¥1389.02

登录享折扣

0

填写数量

显示货期

NSX-MIC1.3 M 500A 3P3D (3P) 脱扣单元

C6331M500

适用于ComPacT NSX630断路器，电子，500A，3P3D MIC1.3M 脱扣单元

¥949.17

登录享折扣

0

填写数量

显示货期

NSX-MIC2.3 630A 4P4D (4P) 脱扣单元

C6342D630

适用于ComPacT NSX630断路器，电子，630A，4P4D MIC2.3 脱扣单元

¥1389.02

登录享折扣

0

填写数量

显示货期

NSX-TM50D 3P3D (3P) 脱扣单元

C103TM050

适用于ComPacT NSX100/160断路器，热磁，50A，3P3D TMD 脱扣单元

¥369.78

登录享折扣

0

填写数量

显示货期

NSX-TM40D 4P3D (3P+N) 脱扣单元

C106TM040

适用于ComPacT NSX100/160断路器，热磁，40A，4P4D TMD 脱扣单元

¥474.96

登录享折扣

0

填写数量

显示货期

NSX-TM100D 4P3D (3P+N) 脱扣单元

C106TM100

适用于ComPacT NSX100/160/250断路器，热磁，100A，4P4D TMD 脱扣单元

¥474.96

登录享折扣

0

填写数量

显示货期

NSX-TM160D 4P3D (3P+N) 脱扣单元 (新)

C166TM160

适用于ComPacT NSX160/250断路器，热磁，160A，4P4D TMD 脱扣单元

¥800.10

登录享折扣

0

填写数量

显示货期

NSX-TM100D 4P4D (4P) 脱扣单元

C104TM100

适用于ComPacT NSX100/160/250断路器，热磁，100A，4P4D TMD 脱扣单元

¥595.16

登录享折扣

0

填写数量

显示货期

NSX-TM160D 4P4D (4P) 脱扣单元

C164TM160

适用于ComPacT NSX160/250断路器，热磁，160A，4P4D TMD 脱扣单元

¥1012.40

登录享折扣

0

填写数量

显示货期

NSX-TM250D 4P4D (4P) 脱扣单元

C254TM250

适用于ComPacT NSX250断路器，热磁，250A，4P4D TMD 脱扣单元

¥1189.22

登录享折扣

0

填写数量

显示货期

NSX-MA25 3P3D (3P) 脱扣单元

C103MA025

适用于ComPacT NSX100/160断路器，单磁，25A，3P3D MA 脱扣单元

¥227.40

登录享折扣

0

填写数量

显示货期

NSX-MA50 3P3D (3P) 脱扣单元

C103MA050

适用于ComPacT NSX100/160断路器，单磁，50A，3P3D MA 脱扣单元

¥227.40

登录享折扣

0

填写数量

显示货期

    • 机械联锁
      机械联锁
    • 脱扣单元
      脱扣单元

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/施耐德/中低压配电/塑壳断路器/塑壳断路器附件/施耐德_中低压配电_塑壳断路器_塑壳断路器附件_NSX（新）/产品详情介绍/NSX（新）塑壳断路器附件全家福.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_emtoeTM2NS5jb20=,size_50&random=1747792402795

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/施耐德/中低压配电/塑壳断路器/塑壳断路器附件/施耐德_中低压配电_塑壳断路器_塑壳断路器附件_NSX（新）/产品详情介绍/NSX（新）塑壳断路器附件系列概述.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_emtoeTM2NS5jb20=,size_50&random=1747792403119

  • NSX（新）-塑壳断路器附件
    母排
    ComPacTNSX断路器 100/160/250 400/630
    不带扩展器 极间距（mm） 35 45
    最大母排尺寸（mm） 25x6 32x10
    带扩展器 极间距（mm） 45 52.5
    最大母排尺寸（mm） 32x6 40x10
    NSX（新）-塑壳断路器附件
    通用型电动操作机构特性
    通用型电动操作机构 MT100/160/250 MT400/630
    响应时间(ms) 打开 ≤350 ≤500
    闭合 ≤700 ≤1000
    操作频率 每分钟的最大次数 3 2
    控制电压（V） DC 24[*],110-230
    AC50/60Hz 110-230,400
    电气寿命 25000 20000
    功耗 DC（W） 打开 ≤150 ≤300
    闭合 ≤150 ≤300
    AC（VA） 打开 ≤150 ≤300
    闭合 ≤150 ≤300
    [*]MT400/630的DC24V响应时间（ms）≤750。
    注：通用型电动操作机构不适用于IT接地系统。
    NSX（新）-塑壳断路器附件
    MN失压脱扣线圈特性
    电源 VAC 50/60Hz:24-48-100/130-200/240
    50Hz:380/41560Hz:208/277
    VDC 12-24-30-48-60-125-250
    工作阈值 分断 0.35到0.7Un
    闭合 0.85Un
    工作范围 0.85到1.1Un
    功耗（VA或W） 吸合：10-保持：5
    响应时间（ms） 50
    NSX（新）-塑壳断路器附件
    MN脱扣线圈的延时单元
    电源 对应MN脱扣线圈
    延时固定（200ms）的延时单元
    48VAC 48VDC
    220/240VAC 250VDC
    延时可调（0.5s，0.9s，1.5s，3s）的延时单元
    48-60VCA/CC 48VDC
    100-130VAC/DC 125VDC
    220-250VAC/DC 250VDC
    NSX（新）-塑壳断路器附件
    MX分励脱扣线圈特性
    电源 VAC 50/60Hz:24-48-100/130-200/240
    50Hz:380/41560Hz:208/277
    VDC 12-24-30-48-60-125-250
    工作范围 0.7到1.1Un
    功耗（VA或W） 吸合：10
    响应时间（ms） 50
    NSX（新）-塑壳断路器附件
    锁
    控制设备 功能 方法 需要附件
    拨动手柄 锁定在OFF位置 挂锁 可移动
    锁定在OFF或ON位置 挂锁 固定式
    直接旋转手柄 标准 锁定在
    ■OFF位置
    ■OFF或ON位置[1]    		 挂锁 -
    钥匙锁 锁定设备+钥匙锁
    MCC 锁定在
    ■OFF位置
    ■OFF或ON位置[1]    		 挂锁 -
    CNOMO 锁定在
    ■OFF位置
    ■OFF或ON位置[1]    		 挂锁 -
    延伸旋转手柄 锁定在
    ■OFF位置
    ■OFF或ON位置[1]
    可以防止柜门打开[2]    		 挂锁 -
    锁定在OFF位置 挂锁 UL60947-4控制附件
    ■OFF或ON位置[1]在开关柜中 挂锁 锁定设备+钥匙锁
    电动操作机构[3] 锁定在OFF位置禁用远程操作 挂锁 -
    钥匙锁 锁定设备+钥匙锁
    抽出式断路器 锁定在
    ■抽出位置    		 钥匙锁 锁定设备+钥匙锁
    ■连接位置 钥匙锁 锁定设备+钥匙锁
    [1] 需要对设备作简单修改。
    [2] 除非强行取消柜门联锁。
    [3] 不适用于通用型电动操作机构
    NSX（新）-塑壳断路器附件
    接线片
    ComPacTNSX断路器 100/160/250 400/630
    铜电缆 尺寸 (mm2) 120,150,185 240,300
    铝电缆 尺寸 (mm2) 120,150,185 240,300
    NSX（新）-塑壳断路器附件
    极间距（mm）
    ComPacTNSX断路器 100/160/250 400/630
    无极间距扩展器 35 45
    带极间距扩展器 45 52.5 或 70
    带一体式扩展器 45 -
    NSX（新）-塑壳断路器附件
    裸线缆接线能力
    ComPacT NSX 断路器 　 100/160 250 400 630
    钢制连接器 1.5到95mm2 ■ - - -
    铝制连接器 25到95mm2 ■ ■ - -
    120-185mm2 ■ ■ - -
    2x240mm2 - - ■ ■
    300mm2 - - ■ ■
    多电缆连接器 6x35mm2 ■ ■ - -
    NSX（新）-塑壳断路器附件
    端子护套和极间距
    下面给出了可能的配合方式
    断路器 NSX100/160/250 NSX400/630
    短端子护套
    极间距（mm） 35 45
    长端子护套
    极间距（mm） 35 45 52.5
    NSX（新）-塑壳断路器附件
    后绝缘隔板的尺寸
    断路器 NSX100/160/250 NSX400/630
    3P 宽x高x厚(mm) 140x105x1 203x175x1.5
    4P 宽x高x厚(mm) 175x105x1 275x175x1.5
    NSX（新）-塑壳断路器附件
    辅助触点的电气特性
    触点 标准 低水平
    触点类型 所有 OF，SD，SDE，SDV
    额定负荷电流（A） 6 5
    最小负载 100mA（24VDC） 1mA（4VDC）
    使用类别（IEC60947-5-1） AC12 AC15 DC12 DC14 AC12 AC15 DC12 DC14
    工作电流（A） 24VAC/DC 6 6 6 1 5 3 5 1
    48VAC/DC 6 6 2.5 0.2 5 3 2.5 0.2
    110V 6 5 0.6 0.05 5 2.5 0.6 0.05
    220/240AC/DC 6 4 - - 5 2 - -
    250VAC - - 0.3 0.03 5 - 0.3 0.03
    380/440VAC 6 2 - - 5 1.5 - -
    480VAC 6 1.5 - - 5 1 - -
    660/690VAC 6 0.1 - - - - - -
    NSX（新）-塑壳断路器附件
    预接线标准辅助触点的电气性能
    触点 标准
    触点类型 所有
    额定负荷电流（A） 6
    最小负载 24mA（24VDC）
    使用类别（IEC60947-5-1） AC12 AC15 DC12 DC14
    工作电流（A） 24V AC/DC 6 6 6 1
    48V AC/DC 6 6 2.5 0.2
    110V AC/DC 6 5 0.6 0.05
    220/240V AC 6 4 - -
    250V DC - - 0.3 0.03
    绝缘电压（Ui） 440VAC
    冲击电压（Uimp） 2500VAC
    机械寿命 50000次
    电气寿命（3A30VDC） 50000次
    电气寿命（5A250VAC） 10000次
    NSX（新）-塑壳断路器附件
    电动操作机构特性
    电动操作机构 MT100~MT630
    响应时间（ms） 打开 <700
    闭合 <80
    操作频率 每分钟的最大次数 4
    控制电压（V） DC 24/30-48/60-110/130-250
    AC50/60Hz 48(50Hz)-110/130-220/240-380/440
    功耗 DC（W） 打开 ≤500
    闭合 ≤500
    AC（VA） 打开 ≤500
    闭合 ≤500
