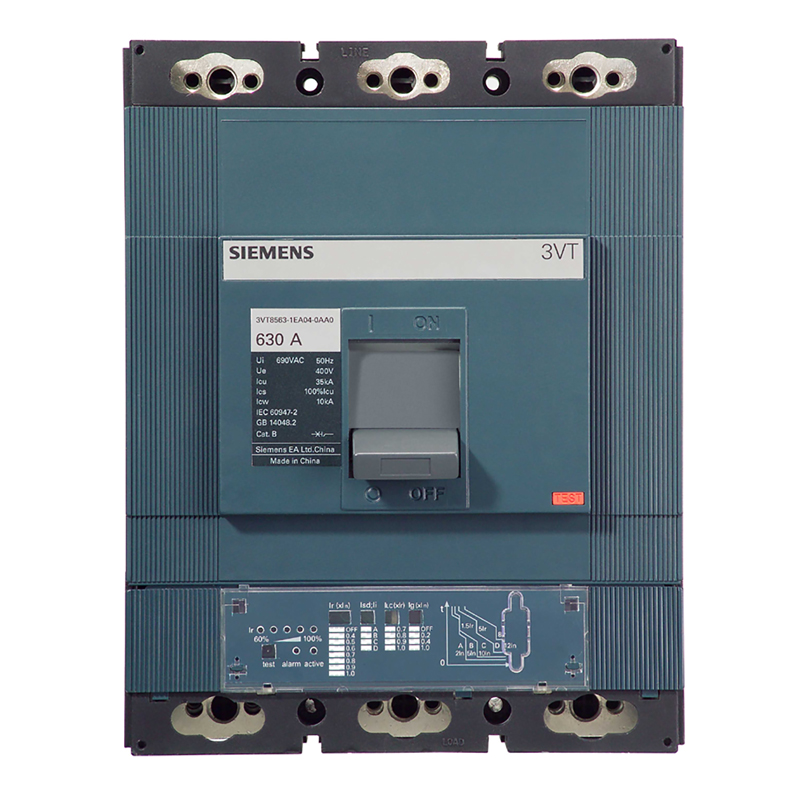

以下是西门子 3VT8 塑壳断路器其他型号
型号 | 订货号
面价
折扣价
库存
货期
数量
¥866.86
登录享折扣
0
填写数量
显示货期
3VT8 VT250N160 TMF F/3P ST_DC24+1HS+1AS
LI 固定式 3P 配电保护 板前接线 400VAC 热磁式 手动 250A 35KA TMF 160A
¥1394.30
登录享折扣
0
填写数量
显示货期
手动 辅助触头、报警触头 50A 板前接线 63A 4P TMF 50KA 400VAC 热磁式 LI 固定式 配电保护
¥1020.88
登录享折扣
0
填写数量
显示货期
3VT8 VT100H32 TMF F/3P UV_AC220
3P 热磁式 LI 50KA 手动 配电保护 板前接线 32A TMF 100A 固定式 400VAC
¥1058.49
登录享折扣
0
填写数量
显示货期
25KA 40A 辅助触头 TMF 400VAC LI 手动 热磁式 固定式 配电保护 4P 100A 板前接线
¥686.87
登录享折扣
0
填写数量
显示货期
3VT8 VT160H40 TMA F/3P ST_AC220+1HS+1AS 插入式板前接线
160A 板前接线 插入式 LI 配电保护 400VAC 手动 50KA 40A TMA 热磁式 3P
¥2111.60
登录享折扣
0
填写数量
显示货期
3VT8 VT160H160 TMA F/3P 1AS 插入式板前接线
手动 50KA 配电保护 报警触头 160A 板前接线 TMA 3P LI 160A 热磁式 插入式 400VAC
¥1736.39
登录享折扣
0
填写数量
显示货期
3VT8 VT250H200 ER11 F/3P ST_AC220+1AS
电子式 板前接线 200A LSI 手动 3P 250A 固定式 400VAC 配电保护、电动机保护 ER11 50KA
询价
登录享折扣
0
填写数量
显示货期
3VT8 VT630L630 ER11 F/3P ST_AC220+1HS
630A ER11 400VAC 电子式 配电保护、电动机保护 65KA LSI 手动 固定式 630A 3P 板前接线
¥7059.25
登录享折扣
0
填写数量
显示货期
3VT8 VT250H250 TMA F/4P 1HS+1AS 插入式板前接线
250A 辅助触头、报警触头 400VAC 4P 插入式 板前接线 250A 手动 TMA 50KA 热磁式 配电保护 LI
¥2970.39
登录享折扣
0
填写数量
显示货期
3VT8 VT250H200 TMA F/3P UV_AC220+1HS+1AS 插入式板后接线
250A TMA 插入式 50KA LI 板后接线 400VAC 热磁式 配电保护 3P 手动 200A
¥2825.34
登录享折扣
0
填写数量
显示货期
4P 电子式 LSIG 400VAC ER12 配电保护、电动机保护 400A 35KA 手动 250A 板前接线 - 固定式
¥4322.59
登录享折扣
0
填写数量
显示货期
3VT8 VT630H630 TMF F/3P 2HS 抽出式板后水平接线
LI 400VAC 热磁式 配电保护 630A 3P 板后接线 630A 手动 二组辅助触头 TMF 抽出式 50KA
¥8169.67
登录享折扣
0
填写数量
显示货期
3VT8 VT630H500 TMF F/3P 2HS 抽出式板后垂直接线
400VAC 热磁式 3P 板后接线 手动 500A 二组辅助触头 配电保护 抽出式 630A LI 50KA TMF
¥8169.67
登录享折扣
0
填写数量
显示货期
固定式 LI 400VAC 4P 35KA TMF 100A 配电保护 热磁式 板前接线 手动 160A 辅助触头
¥1090.73
登录享折扣
0
填写数量
显示货期
3VT8 VT100N100 TMF F/4P ST_DC24+1AS
热磁式 配电保护 LI 4P 板前接线 25KA 手动 固定式 400VAC TMF 100A 100A
¥951.04
登录享折扣
0
填写数量
显示货期
3VT8 VT250N200 TMF F/4P ST_DC24+1AS
LI 4P 手动 板前接线 热磁式 固定式 配电保护 35KA 200A 400VAC TMF 250A
¥1615.49
登录享折扣
0
填写数量
显示货期
3VT8 VT400N315 ER11 F/3P ST_AC220+1AS
400A 3P 板前接线 配电保护、电动机保护 ER11 315A 手动 固定式 LSI 电子式 35KA 400VAC
¥3465.61
登录享折扣
0
填写数量
显示货期
3VT8 VT160H160 TMA F/3P ST_DC24
400VAC TMA 配电保护 热磁式 固定式 手动 50KA 板前接线 LI 3P 160A 160A
¥1353.12
登录享折扣
0
填写数量
显示货期
3VT8 VT400H250 TMA F/4P ST_DC24+1HS
配电保护 板前接线 TMA 热磁式 LI 固定式 50KA 400VAC 手动 250A 4P 400A
¥4609.16
登录享折扣
0
填写数量
显示货期
- 3VT840 3P3VT840 3P
- 3VT8160 3P3VT8160 3P
- 3VT8250 3P3VT8250 3P
- 3VT8630 4P3VT8630 4P
- 3VT8630 3P3VT8630 3P
无标题文档 3VT8-塑壳断路器型号 VT63N VT63H VT100N VT100H VT160N VT160H 最大额定电流 A 63 100 160 额定电流ln A 10,16,20,25,32,40,50,63 32,40,50,63,80,100 32,40,50,63,80,100,125,160 额定绝缘电压Ui AC V 500 500 690 额定工作电压Ue' 50Hz AC V 400 400 400 极数 3,4 3,4 3,4 N极额定电流 =ln =ln =ln 额定极限短路分断能力lcu
AC50Hz 400V时kA 25 50 25 50 35 50 额定运行短路分断能力lcs
AC50Hz 400V时kA 12.5 37.5 12.5 37.5 26.25 37.5 额定极限短路分断能力Icu
DC250V 时kA - - 25 - 25 - 额定运行短路分断能力Ics
DC250V 时kA - - 15 - 15 - 额定短时耐受电流lcw
AC50Hz 400V 1s时kA - - - 额定冲击耐受电压Uimp kV 6 6 8 使用寿命 电气寿命 操作循环次数 4000 4000 4000 机械寿命 操作循环次数 10000 10000 10000 过电流脱扣器 热磁式脱扣器 ■ ■ ■ 电子式脱扣器 - - - 使用类别 主回路 A A A 辅助回路 AC-15 AC-15 AC-15 外形尺寸 W 3极mm 78 78 78 78 90 90 4极mm 103 103 103 103 120 120 L 3极mm 120 120 120 120 120 120 4极mm 120 120 120 120 120 120 H 3极mm 70 79 70 79 70 79 4极mm 70 79 70 79 70 79 重量 固定式3极/4极 kg 0.92/1.3 0.92/1.3 1.2/1.6 插入式3极/4极 kg - - 1.4/1.8 抽出式3极/4极 kg - - - ■ 可提供
- 不可提供无标题文档 3VT8-塑壳断路器型号 VT250N VT250H VT400N VT400H VT630N VT630H VT630L 最大额定电流 A 250 400 630 额定电流ln A 160,200,250 250,315,400 400,500,630 额定绝缘电压Ui AC V 690 690 690 额定工作电压Ue' 50Hz AC V 400 400 400 极数 3，4 3,4 3,4 N极额定电流 =ln =ln =ln 额定极限短路分断能力lcu
AC50Hz 400V时kA 35 50 35 50 35 50 65 额定运行短路分断能力lcs
AC50Hz 400V时kA 35 37.5 35 37.5 35 37.5 48.75 额定极限短路分断能力Icu
DC250V 时kA 35 - 35- - 35 - - 额定运行短路分断能力Ics
DC250V 时kA 20 - 25 - 25 - - 额定短时耐受电流lcw
AC50Hz 400V 1s时kA - 5 10 额定冲击耐受电压Uimp kV 8 8 8 使用寿命 电气寿命 操作循环次数 4000 3000 3000 机械寿命 操作循环次数 10000 8500 8500 过电流脱扣器 热磁式脱扣器 ■ ■ ■ 电子式脱扣器 ■ ■ ■ 使用类别 主回路 A A/B A/B 辅助回路 AC-15 AC-15 AC-15 外形尺寸 W 3极mm 140 140 210 4极mm 184 184 280 L 3极mm 170/2541) 254 268 4极mm 170/2541) 254 268 H 3极mm 103.5 103.5 103.5 4极mm 103.5 103.5 103.5 重量 固定式3极/4极 kg 2.7/3.5 4.1/5.51) 5.1/7.1 9.6/12.2 插入式3极/4极 kg 3.2/4.2 4.6/61) 6.2/8.5 - 抽出式3极/4极 kg - - 6.5/8.7 12.2/15.3 ■ 可提供
- 不可提供
1)with ETU3VT8-塑壳断路器 3VT8非标准型号选型表 订货号 说明 订货号位数 1-12 13-14 15-16 - 标准订货号： 3VT8110-1AA03 - 0A A0 辅助开关 0A - 标配：无辅助脱扣器 0B 1HS(辅助开关：1CO) 0C 1AS(报警开关:1CO) 0D 1HS+1AS(辅助开关+报警开关) 0E 2HS(辅助开关)—仅适用于VT630 0F 2HS+1AS(辅助开关+报警开关)—仅适用于VT630 分励脱扣器 2G 分励脱扣器,电压AC 220V 3G 分励脱扣器,电压AC 380V 4G 分励脱扣器,电压DC 110V 5G 分励脱扣器,电压DC 220V 6G 分励脱扣器,电压DC 24V 2H 分励脱扣器,电压AC 220V,1HS(辅助开关) 3H 分励脱扣器,电压AC 380V,1HS(辅助开关) 4H 分励脱扣器,电压DC 110V,1HS(辅助开关) 5H 分励脱扣器,电压DC 220V,1HS(辅助开关) 6H 分励脱扣器,电压DC 24V,1HS(辅助开关) 2J 分励脱扣器,电压AC 220V,1AS(报警开关) 3J 分励脱扣器,电压AC 380V,1AS(报警开关) 4J 分励脱扣器,电压DC 110V,1AS(报警开关) 5J 分励脱扣器,电压DC 220V,1AS(报警开关) 6J 分励脱扣器,电压DC 24V,1AS(报警开关) 2K 分励脱扣器,电压AC 220V,1HS+1AS(辅助+报警) 3K 分励脱扣器,电压AC 380V,1HS+1AS(辅助+报警) 4K 分励脱扣器,电压DC 110V,1HS+1AS(辅助+报警) 5K 分励脱扣器,电压DC 220V,1HS+1AS(辅助+报警) 6K 分励脱扣器,电压DC 24V,1HS+1AS(辅助+报警) 欠压脱扣器 2L 欠压脱扣器,电压AC 220V 3L 欠压脱扣器,电压AC 380V 4L 欠压脱扣器,电压AC 110V 2M 欠压脱扣器,电压AC 220V,1HS(辅助开关) 3M 欠压脱扣器,电压AC 380V,1HS(辅助开关) 4M 欠压脱扣器,电压AC 110V,1HS(辅助开关) 2N 欠压脱扣器,电压AC 220V,1AS(报警开关) 3N 欠压脱扣器,电压AC 380V,1AS(报警开关) 4N 欠压脱扣器,电压AC 110V,1AS(报警开关) 2P 欠压脱扣器,电压AC 220V,1HS+1AS(辅助+报警) 3P 欠压脱扣器,电压AC 380V,1HS+1AS(辅助+报警) 4P 欠压脱扣器,电压AC 110V,1HS+1AS(辅助+报警) 底座安装方式 A0 标配：固定式,板前接线 F0 插入式底座,板前接线(适用于VT100～VT400) G0 插入式底座,板后螺杆接线(适用于VT100～VT400) H0 抽出式底座,板前接线(适用于VT400～VT630) J0 抽出式底座,板后螺杆接线(适用于VT400) K0 抽出式底座,板后水平接线(适用于VT400) L0 抽出式底座,板后垂直接线(适用于VT400) 3VT8-塑壳断路器 额定直流电压1000V/1250V 壳架 VT250 VT250 VT630 额定工作电压Ue（V） DC1000V DC1000V DC1000V DC1250V DC1250V 额定绝缘电压Ui（V） 1250V 1250V 1000V 额定电流In（A） 100,160,200,250A 200,250A 400,500,630A 极限短路分断能力Icu（kA） 20kA@DC1000V 20kA@DC1000V 20kA 15kA@DC1250V 15kA@DC1250V 运行短路分断能力Ics（kA） 20kA@DC1000V 20kA@DC1000V 20kA 15kA@DC1250V 15kA@DC1250V 极数 4P 4P 4P 脱扣单元 FTFM FTFM FTFM 热磁脱扣，不可调 热磁脱扣，不可调 热磁脱扣，不可调 安装 固定安装 固定安装 固定安装 接线方式 3+1 2+2 3+1 订货号 3VT83xx-1AA04-xxA0-ZD00 3VT83xx-1AA04-xxA0-ZD02 3VT85xx-1AA04-xxA0-ZD00 操作寿命 机械 7,000 7,000 4,000 电气 1,000 1,000 1,000 尺寸（宽×高×深，mm） 140×170×102 140×170×102 280×268×103.5 飞弧距离（mm） 上/下 100/20 100/20 100/20 左/右 25 25 25 前/后 0 0 0
