图片仅供参考,不作为选型购买的依据。

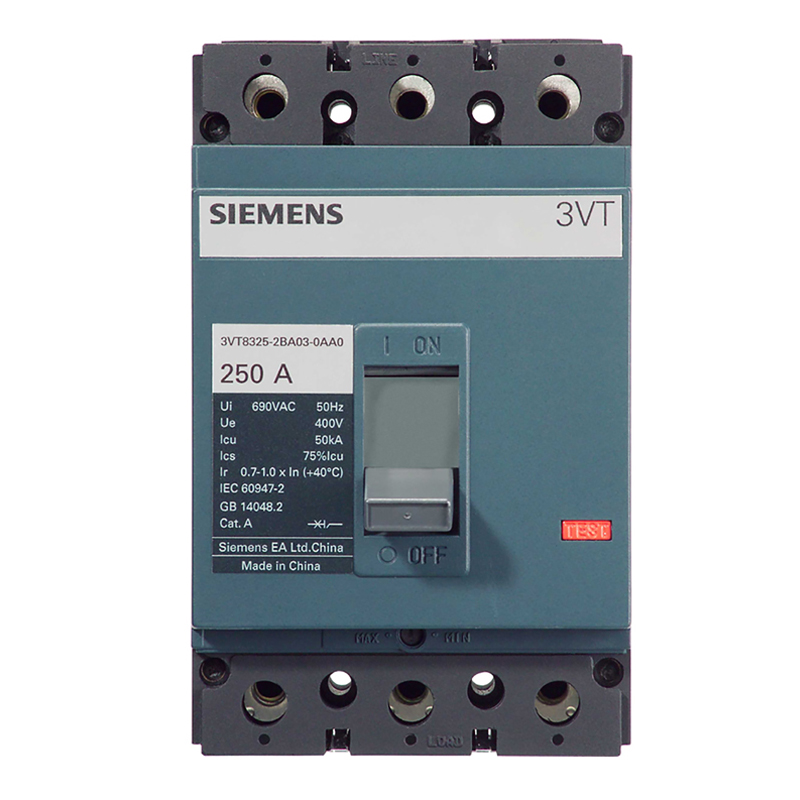

西门子 3VT8 塑壳断路器

产品型号:3VT8 VT250H200 TMA F/3P UV_AC220+1HS+1AS 插入式板后接线

号:3VT83202BA032PG0

折扣价: 登录享折扣

品牌系列: 西门子 3VT8

价:¥2825.34

重量:

壳架电流: 250A

脱扣单元: TMA

安装方式: 插入式

分断能力: 50KA

保护功能: LI

接线方式: 板后接线

额定电压: 400VAC

脱扣形式: 热磁式

保护类型: 配电保护

极数: 3P

操作方式: 手动

脱扣器额定电流: 200A

库存:0

以下是西门子 3VT8 塑壳断路器其他型号

种型号

型号 | 订货号

面价

折扣价

库存

货期

数量

3VT8 VT63N16 TMF F/3P 1HS

3VT80161AA030BA0

辅助触头 固定式 热磁式 TMF 25KA 63A 400VAC LI 3P 板前接线 16A 手动 配电保护

¥497.02

登录享折扣

0

填写数量

显示货期

3VT8 VT63N16 TMF F/3P UV_AC220+1HS

3VT80161AA032MA0

热磁式 固定式 25KA TMF 3P LI 板前接线 配电保护 手动 63A 400VAC 16A

¥945.66

登录享折扣

0

填写数量

显示货期

3VT8 VT63H20 TMF F/3P ST_AC220

3VT80202AA032GA0

400VAC 手动 20A LI 固定式 3P 板前接线 TMF 50KA 63A 配电保护 热磁式

¥866.86

登录享折扣

0

填写数量

显示货期

3VT8 VT63H32 TMF F/3P UV_AC220

3VT80322AA032LA0

配电保护 50KA TMF LI 固定式 热磁式 手动 板前接线 3P 400VAC 32A 63A

¥1050.44

登录享折扣

0

填写数量

显示货期

3VT8 VT63H32 TMF F/3P ST_AC220+1HS

3VT80322AA032HA0

TMF 63A 手动 400VAC 50KA 板前接线 3P 固定式 32A 热磁式 配电保护 LI

¥985.96

登录享折扣

0

填写数量

显示货期

3VT8 VT63N40 TMF F/3P ST_AC220+1HS

3VT80401AA032HA0

板前接线 配电保护 3P 手动 LI TMF 400VAC 25KA 40A 固定式 63A 热磁式

¥761.19

登录享折扣

0

填写数量

显示货期

3VT8 VT63H50 TMF F/3P 1HS

3VT80502AA030BA0

50A 400VAC LI 3P 63A 板前接线 辅助触头 热磁式 50KA 配电保护 手动 TMF 固定式

¥721.79

登录享折扣

0

填写数量

显示货期

3VT8 VT63N50 TMF F/3P ST_AC220+1HS+1AS

3VT80501AA032KA0

50A LI 3P TMF 板前接线 配电保护 热磁式 63A 固定式 手动 400VAC 25KA

¥872.22

登录享折扣

0

填写数量

显示货期

3VT8 VT63N50 TMF F/3P 1HS

3VT80501AA030BA0

辅助触头 LI 3P 板前接线 手动 63A 固定式 TMF 25KA 热磁式 50A 配电保护 400VAC

¥497.02

登录享折扣

0

填写数量

显示货期

3VT8 VT100N100 TMF F/3P ST_AC380+1HS

3VT81101AA033HA0

配电保护 100A 板前接线 LI 热磁式 100A 3P 固定式 手动 25KA TMF 400VAC

¥794.32

登录享折扣

0

填写数量

显示货期

3VT8 VT100N40 TMF F/3P ST_DC24+1HS

3VT81041AA036HA0

400VAC 手动 3P TMF 配电保护 固定式 100A LI 25KA 40A 板前接线 热磁式

¥794.32

登录享折扣

0

填写数量

显示货期

3VT8 VT100H63 TMF F/3P ST_AC220+1HS+1AS

3VT81062AA032KA0

TMF 固定式 63A LI 配电保护 3P 400VAC 50KA 板前接线 100A 手动 热磁式

¥1105.05

登录享折扣

0

填写数量

显示货期

3VT8 VT100H63 TMF F/3P 1HS

3VT81062AA030BA0

TMF 热磁式 400VAC 手动 固定式 板前接线 配电保护 50KA LI 63A 辅助触头 3P 100A

¥729.84

登录享折扣

0

填写数量

显示货期

3VT8 VT100N80 TMF F/3P ST_AC220+1AS

3VT81081AA032JA0

400VAC 手动 25KA 板前接线 3P 固定式 TMF LI 80A 100A 热磁式 配电保护

¥794.32

登录享折扣

0

填写数量

显示货期

3VT8 VT100H80 TMF F/3P ST_DC24+1HS

3VT81082AA036HA0

3P LI 手动 50KA TMF 100A 80A 400VAC 板前接线 固定式 热磁式 配电保护

¥994.02

登录享折扣

0

填写数量

显示货期

3VT8 VT100H80 TMF F/3P ST_AC220+1HS+1AS

3VT81082AA032KA0

3P TMF 手动 LI 80A 100A 配电保护 板前接线 固定式 50KA 热磁式 400VAC

¥1105.05

登录享折扣

0

填写数量

显示货期

3VT8 VT160H100 TMA F/3P ST_AC220+1AS

3VT82102BA032JA0

400VAC 配电保护 手动 板前接线 热磁式 3P 160A LI 50KA TMA 固定式 100A

¥1472.22

登录享折扣

0

填写数量

显示货期

3VT8 VT160H100 TMA F/3P UV_AC380

3VT82102BA033LA0

固定式 手动 热磁式 100A 配电保护 400VAC 板前接线 LI 50KA 160A 3P TMA

¥1536.70

登录享折扣

0

填写数量

显示货期

3VT8 VT160H125 TMA F/3P ST_AC220+1HS+1AS

3VT82122BA032KA0

热磁式 400VAC TMA 160A LI 3P 手动 固定式 板前接线 50KA 配电保护 125A

¥1583.25

登录享折扣

0

填写数量

显示货期

3VT8 VT160N125 TMF F/3P 1AS

3VT82121AA030CA0

TMF 400VAC 3P 手动 160A 固定式 热磁式 板前接线 LI 35KA 125A 报警触头 配电保护

¥830.14

登录享折扣

0

填写数量

显示货期

    • 3VT840 3P
      3VT840 3P
    • 3VT8160 3P
      3VT8160 3P
    • 3VT8250 3P
      3VT8250 3P
    • 3VT8630 4P
      3VT8630 4P
    • 3VT8630 3P
      3VT8630 3P
  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/西门子/中低压配电/塑壳断路器/塑壳断路器/西门子_中低压配电_塑壳断路器_塑壳断路器_3VT8/产品详情介绍/3VT8塑壳断路器全家福.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_d3pteG1hbGwuY29t,size_50&random=1751667269750

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/西门子/中低压配电/塑壳断路器/塑壳断路器/西门子_中低压配电_塑壳断路器_塑壳断路器_3VT8/产品详情介绍/3VT8塑壳断路器系列概述.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_d3pteG1hbGwuY29t,size_50&random=1751667269811

  • 无标题文档
    3VT8-塑壳断路器
    型号 VT63N VT63H VT100N VT100H VT160N VT160H
    最大额定电流 A 63 100 160
    额定电流ln A 10,16,20,25,32,40,50,63 32,40,50,63,80,100 32,40,50,63,80,100,125,160
    额定绝缘电压Ui AC V 500 500 690
    额定工作电压Ue' 50Hz AC V 400 400 400
    极数 3,4 3,4 3,4
    N极额定电流 =ln =ln =ln
    额定极限短路分断能力lcu
    AC50Hz 400V时
    kA 25 50 25 50 35 50
    额定运行短路分断能力lcs
    AC50Hz 400V时
    kA 12.5 37.5 12.5 37.5 26.25 37.5
    额定极限短路分断能力Icu
    DC250V 时
    kA - - 25 - 25 -
    额定运行短路分断能力Ics
    DC250V 时
    kA - - 15 - 15 -
    额定短时耐受电流lcw
    AC50Hz 400V 1s时
    kA - - -
    额定冲击耐受电压Uimp kV 6 6 8
    使用寿命 电气寿命 操作循环次数 4000 4000 4000
    机械寿命 操作循环次数 10000 10000 10000
    过电流脱扣器 热磁式脱扣器
    电子式脱扣器 - - -
    使用类别 主回路 A A A
    辅助回路 AC-15 AC-15 AC-15
    外形尺寸 W 3极mm 78 78 78 78 90 90
    4极mm 103 103 103 103 120 120
    L 3极mm 120 120 120 120 120 120
    4极mm 120 120 120 120 120 120
    H 3极mm 70 79 70 79 70 79
    4极mm 70 79 70 79 70 79
    重量 固定式3极/4极 kg 0.92/1.3 0.92/1.3 1.2/1.6
    插入式3极/4极 kg - - 1.4/1.8
    抽出式3极/4极 kg - - -
    ■ 可提供
    - 不可提供
    无标题文档
    3VT8-塑壳断路器
    型号 VT250N VT250H VT400N VT400H VT630N VT630H VT630L
    最大额定电流 A 250 400 630
    额定电流ln A 160,200,250 250,315,400 400,500,630
    额定绝缘电压Ui AC V 690 690 690
    额定工作电压Ue' 50Hz AC V 400 400 400
    极数 3,4 3,4 3,4
    N极额定电流 =ln =ln =ln
    额定极限短路分断能力lcu
    AC50Hz 400V时
    kA 35 50 35 50 35 50 65
    额定运行短路分断能力lcs
    AC50Hz 400V时
    kA 35 37.5 35 37.5 35 37.5 48.75
    额定极限短路分断能力Icu
    DC250V 时
    kA 35 - 35- - 35 - -
    额定运行短路分断能力Ics
    DC250V 时
    kA 20 - 25 - 25 - -
    额定短时耐受电流lcw
    AC50Hz 400V 1s时
    kA - 5 10
    额定冲击耐受电压Uimp kV 8 8 8
    使用寿命 电气寿命 操作循环次数 4000 3000 3000
    机械寿命 操作循环次数 10000 8500 8500
    过电流脱扣器 热磁式脱扣器
    电子式脱扣器
    使用类别 主回路 A A/B A/B
    辅助回路 AC-15 AC-15 AC-15
    外形尺寸 W 3极mm 140 140 210
    4极mm 184 184 280
    L 3极mm 170/2541) 254 268
    4极mm 170/2541) 254 268
    H 3极mm 103.5 103.5 103.5
    4极mm 103.5 103.5 103.5
    重量 固定式3极/4极 kg 2.7/3.5 4.1/5.51) 5.1/7.1 9.6/12.2
    插入式3极/4极 kg 3.2/4.2 4.6/61) 6.2/8.5 -
    抽出式3极/4极 kg - - 6.5/8.7 12.2/15.3
    ■ 可提供
    - 不可提供
    1)with ETU
    3VT8-塑壳断路器
    3VT8非标准型号选型表
    订货号 说明
    订货号位数 1-12 13-14 15-16 -
    标准订货号: 3VT8110-1AA03 - 0A A0
    辅助开关 0A - 标配:无辅助脱扣器
    0B 1HS(辅助开关:1CO)
    0C 1AS(报警开关:1CO)
    0D 1HS+1AS(辅助开关+报警开关)
    0E 2HS(辅助开关)—仅适用于VT630
    0F 2HS+1AS(辅助开关+报警开关)—仅适用于VT630
    分励脱扣器 2G 分励脱扣器,电压AC 220V
    3G 分励脱扣器,电压AC 380V
    4G 分励脱扣器,电压DC 110V
    5G 分励脱扣器,电压DC 220V
    6G 分励脱扣器,电压DC 24V
    2H 分励脱扣器,电压AC 220V,1HS(辅助开关)
    3H 分励脱扣器,电压AC 380V,1HS(辅助开关)
    4H 分励脱扣器,电压DC 110V,1HS(辅助开关)
    5H 分励脱扣器,电压DC 220V,1HS(辅助开关)
    6H 分励脱扣器,电压DC 24V,1HS(辅助开关)
    2J 分励脱扣器,电压AC 220V,1AS(报警开关)
    3J 分励脱扣器,电压AC 380V,1AS(报警开关)
    4J 分励脱扣器,电压DC 110V,1AS(报警开关)
    5J 分励脱扣器,电压DC 220V,1AS(报警开关)
    6J 分励脱扣器,电压DC 24V,1AS(报警开关)
    2K 分励脱扣器,电压AC 220V,1HS+1AS(辅助+报警)
    3K 分励脱扣器,电压AC 380V,1HS+1AS(辅助+报警)
    4K 分励脱扣器,电压DC 110V,1HS+1AS(辅助+报警)
    5K 分励脱扣器,电压DC 220V,1HS+1AS(辅助+报警)
    6K 分励脱扣器,电压DC 24V,1HS+1AS(辅助+报警)
    欠压脱扣器 2L 欠压脱扣器,电压AC 220V
    3L 欠压脱扣器,电压AC 380V
    4L 欠压脱扣器,电压AC 110V
    2M 欠压脱扣器,电压AC 220V,1HS(辅助开关)
    3M 欠压脱扣器,电压AC 380V,1HS(辅助开关)
    4M 欠压脱扣器,电压AC 110V,1HS(辅助开关)
    2N 欠压脱扣器,电压AC 220V,1AS(报警开关)
    3N 欠压脱扣器,电压AC 380V,1AS(报警开关)
    4N 欠压脱扣器,电压AC 110V,1AS(报警开关)
    2P 欠压脱扣器,电压AC 220V,1HS+1AS(辅助+报警)
    3P 欠压脱扣器,电压AC 380V,1HS+1AS(辅助+报警)
    4P 欠压脱扣器,电压AC 110V,1HS+1AS(辅助+报警)
    底座安装方式 A0 标配:固定式,板前接线
    F0 插入式底座,板前接线(适用于VT100~VT400)
    G0 插入式底座,板后螺杆接线(适用于VT100~VT400)
    H0 抽出式底座,板前接线(适用于VT400~VT630)
    J0 抽出式底座,板后螺杆接线(适用于VT400)
    K0 抽出式底座,板后水平接线(适用于VT400)
    L0 抽出式底座,板后垂直接线(适用于VT400)
    3VT8-塑壳断路器
    额定直流电压1000V/1250V
    壳架 VT250 VT250 VT630
    额定工作电压Ue(V) DC1000V DC1000V DC1000V
    DC1250V DC1250V
    额定绝缘电压Ui(V) 1250V 1250V 1000V
    额定电流In(A) 100,160,200,250A 200,250A 400,500,630A
    极限短路分断能力Icu(kA) 20kA@DC1000V 20kA@DC1000V 20kA
    15kA@DC1250V 15kA@DC1250V
    运行短路分断能力Ics(kA) 20kA@DC1000V 20kA@DC1000V 20kA
    15kA@DC1250V 15kA@DC1250V
    极数 4P 4P 4P
    脱扣单元 FTFM FTFM FTFM
    热磁脱扣,不可调 热磁脱扣,不可调 热磁脱扣,不可调
    安装 固定安装 固定安装 固定安装
    接线方式 3+1 2+2 3+1
    订货号 3VT83xx-1AA04-xxA0-ZD00 3VT83xx-1AA04-xxA0-ZD02 3VT85xx-1AA04-xxA0-ZD00
    操作寿命 机械 7,000 7,000 4,000
    电气 1,000 1,000 1,000
    尺寸(宽×高×深,mm) 140×170×102 140×170×102 280×268×103.5
    飞弧距离(mm) 上/下 100/20 100/20 100/20
    左/右 25 25 25
    前/后 0 0 0
