首页 中低压配电 塑壳断路器 塑壳断路器 西门子 3VT8 塑壳断路器
  1. 1
  2. 2
  3. 3
图片仅供参考，不作为选型购买的依据。

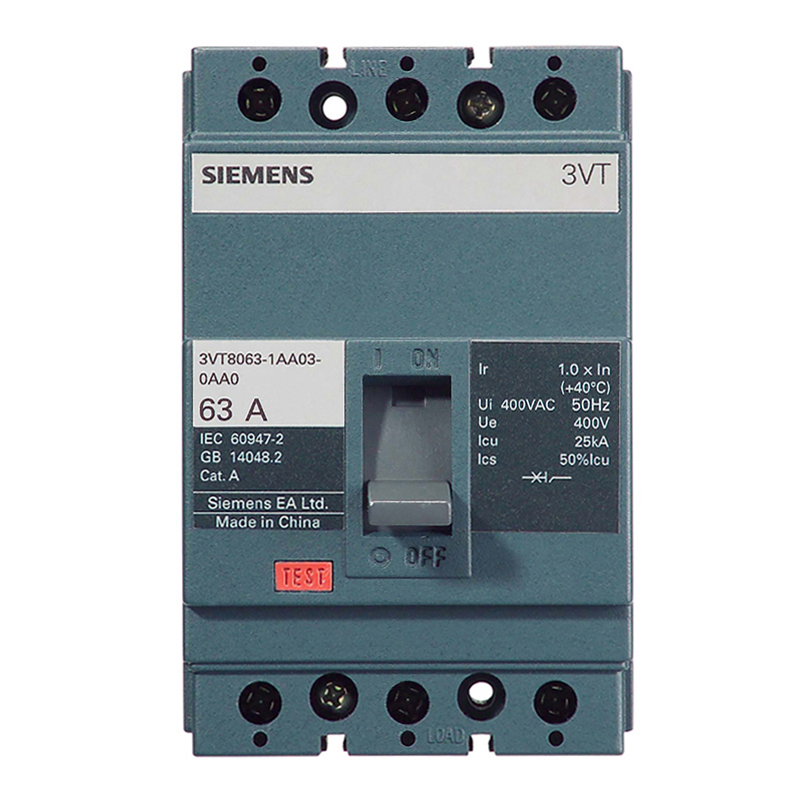

西门子 3VT8 塑壳断路器

收藏商品

产品型号：3VT8 VT63N20 TMF F/3P ST_AC380+1HS

订货号：3VT80201AA033HA0

折扣价： 登录享折扣

品牌系列： 西门子 3VT8

面价：¥761.19

重量：920g

极数： 3P

保护类型： 配电保护

脱扣单元： TMF

脱扣形式： 热磁式

脱扣器额定电流： 20A

安装方式： 固定式

额定电压： 400VAC

操作方式： 手动

分断能力： 25KA

保护功能： LI

壳架电流： 63A

接线方式： 板前接线

库存：0

以下是西门子 3VT8 塑壳断路器其他型号

共种型号

型号 | 订货号

面价

折扣价

库存

货期

数量

3VT8 VT63N25 TMF F/3P ST_AC220+1HS+1AS

3VT80251AA032KA0

3P 热磁式 25A 手动 63A 固定式 配电保护 LI 400VAC TMF 板前接线 25KA

¥872.22

登录享折扣

0

填写数量

显示货期

3VT8 VT160H125 TMA F/3P ST_DC24+1HS+1AS

3VT82122BA036KA0

LI 50KA 板前接线 配电保护 热磁式 3P 手动 TMA 125A 160A 固定式 400VAC

¥1583.25

登录享折扣

0

填写数量

显示货期

3VT8 VT160N40 TMF F/3P 1HS+1AS

3VT82041AA030DA0

辅助触头、报警触头 手动 TMF 35KA 配电保护 3P 160A 固定式 40A 400VAC 热磁式 板前接线 LI

¥942.08

登录享折扣

0

填写数量

显示货期

3VT8 VT160N63 TMF F/3P ST_DC24+1HS

3VT82061AA036HA0

板前接线 热磁式 63A 配电保护 3P 手动 TMF 35KA 160A 400VAC LI 固定式

¥1094.31

登录享折扣

0

填写数量

显示货期

3VT8 VT160N160 TMF F/4P UV_AC220+1HS

3VT82161AA042MA0

配电保护 手动 板前接线 160A 400VAC 固定式 35KA 热磁式 LI 4P TMF 160A

询价

登录享折扣

0

填写数量

显示货期

3VT8 VT630N500 TMF F/3P 1AS

3VT85501AA030CA0

3P 配电保护 630A 500A 400VAC 固定式 35KA TMF LI 板前接线 报警触头 热磁式 手动

¥5033.62

登录享折扣

0

填写数量

显示货期

3VT8 VT630H500 TMF F/3P 1HS+1AS

3VT85502AA030DA0

50KA 手动 3P 400VAC TMF 配电保护 500A 热磁式 板前接线 辅助触头、报警触头 LI 固定式 630A

¥5981.96

登录享折扣

0

填写数量

显示货期

3VT8 VT630N630 TMF F/4P UV_AC220+1HS

3VT85631AA042MA0

TMF 630A 板前接线 固定式 手动 配电保护 4P 热磁式 LI 630A 35KA 400VAC

¥6768.20

登录享折扣

0

填写数量

显示货期

3VT8 VT630H630 ER11 F/3P UV_AC220+1HS

3VT85632EA032MA0

50KA ER11 电子式 手动 630A 配电保护、电动机保护 400VAC 固定式 3P LSI 板前接线 630A

¥6858.65

登录享折扣

0

填写数量

显示货期

3VT8 VT630H500 ER11 F/3P 1HS+1AS

3VT85502EA030DA0

500A ER11 辅助触头、报警触头 固定式 630A 电子式 LSI 50KA 板前接线 配电保护、电动机保护 手动 3P 400VAC

¥6521.94

登录享折扣

0

填写数量

显示货期

3VT8 VT630N630 ER11 F/3P 2HS+1AS 抽出式板后水平接线

3VT85631EA030FK0

LSI 630A 板后接线 抽出式 ER11 手动 3P 35KA 630A 二组辅助触头、报警触头 电子式 配电保护、电动机保护 400VAC

¥7920.72

登录享折扣

0

填写数量

显示货期

3VT8 VT160N63 TMMF F/3P 1HS

3VT82061CA030BA0

辅助触头 MF 电磁式 固定式 LI 400VAC 电动机保护 160A 63A 板前接线 35KA 3P 手动

¥874.02

登录享折扣

0

填写数量

显示货期

3VT8 VT160H160 TMMA F/3P 1HS+1AS 插入式板后接线

3VT82162DA030DG0

400VAC 辅助触头、报警触头 插入式 电动机保护 3P 160A LI 160A 手动 电磁式 50KA 板后接线 MA

¥1928.91

登录享折扣

0

填写数量

显示货期

3VT8 VT250H160 TMMA F/3P 1HS+1AS 插入式板前接线

3VT83162DA030DF0

电磁式 160A 3P 插入式 辅助触头、报警触头 板前接线 50KA LI 400VAC 电动机保护 手动 MA 250A

¥2370.40

登录享折扣

0

填写数量

显示货期

3VT8 VT250N250 ER11 F/3P ST_AC220+1HS 插入式板后接线

3VT83251EA032HG0

电子式 板后接线 ER11 250A 400VAC 3P 配电保护、电动机保护 手动 250A LSI 35KA 插入式

¥3037.56

登录享折扣

0

填写数量

显示货期

3VT8 VT400H400 ER12 F/4P 1HS+1AS

3VT84402EA040DA0

ER12 50KA LSIG 电子式 辅助触头、报警触头 板前接线 固定式 400A 配电保护、电动机保护 手动 400VAC 4P 400A

¥4995.11

登录享折扣

0

填写数量

显示货期

3VT8 VT400N400 ER11 F/3P 1HS+1AS 插入式板后接线

3VT84401EA030DG0

400A ER11 板后接线 35KA 400VAC 3P 手动 电子式 400A LSI 辅助触头、报警触头 插入式 配电保护、电动机保护

¥4424.70

登录享折扣

0

填写数量

显示货期

3VT8 VT160N63 TMF F/3P ST_AC220 插入式板后接线

3VT82061AA032GG0

63A 400VAC 3P 35KA 热磁式 LI TMF 160A 板后接线 插入式 手动 配电保护

¥1530.42

登录享折扣

0

填写数量

显示货期

3VT8 VT160N80 TMF F/3P 1HS 插入式板后接线

3VT82081AA030BG0

热磁式 辅助触头 160A 80A 板后接线 LI 3P 配电保护 TMF 35KA 手动 400VAC 插入式

¥1385.35

登录享折扣

0

填写数量

显示货期

3VT8 VT160N100 TMF F/3P 插入式板后接线

3VT82101AA030AG0

手动 LI 160A 35KA 板后接线 TMF 400VAC 热磁式 100A 插入式 3P 配电保护 -

¥1265.34

登录享折扣

0

填写数量

显示货期

    • 3VT840 3P
      3VT840 3P
    • 3VT8160 3P
      3VT8160 3P
    • 3VT8250 3P
      3VT8250 3P
    • 3VT8630 4P
      3VT8630 4P
    • 3VT8630 3P
      3VT8630 3P

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/西门子/中低压配电/塑壳断路器/塑壳断路器/西门子_中低压配电_塑壳断路器_塑壳断路器_3VT8/产品详情介绍/3VT8塑壳断路器全家福.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_d3pteG1hbGwuY29t,size_50&random=1751671934557

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/西门子/中低压配电/塑壳断路器/塑壳断路器/西门子_中低压配电_塑壳断路器_塑壳断路器_3VT8/产品详情介绍/3VT8塑壳断路器系列概述.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_d3pteG1hbGwuY29t,size_50&random=1751671934604

  • 无标题文档
    3VT8-塑壳断路器
    型号 VT63N VT63H VT100N VT100H VT160N VT160H
    最大额定电流 A 63 100 160
    额定电流ln A 10,16,20,25,32,40,50,63 32,40,50,63,80,100 32,40,50,63,80,100,125,160
    额定绝缘电压Ui AC V 500 500 690
    额定工作电压Ue' 50Hz AC V 400 400 400
    极数 3,4 3,4 3,4
    N极额定电流 =ln =ln =ln
    额定极限短路分断能力lcu
    AC50Hz 400V时    		 kA 25 50 25 50 35 50
    额定运行短路分断能力lcs
    AC50Hz 400V时    		 kA 12.5 37.5 12.5 37.5 26.25 37.5
    额定极限短路分断能力Icu
    DC250V 时    		 kA - - 25 - 25 -
    额定运行短路分断能力Ics
    DC250V 时    		 kA - - 15 - 15 -
    额定短时耐受电流lcw
    AC50Hz 400V 1s时    		 kA - - -
    额定冲击耐受电压Uimp kV 6 6 8
    使用寿命 电气寿命 操作循环次数 4000 4000 4000
    机械寿命 操作循环次数 10000 10000 10000
    过电流脱扣器 热磁式脱扣器 ■ ■ ■
    电子式脱扣器 - - -
    使用类别 主回路 A A A
    辅助回路 AC-15 AC-15 AC-15
    外形尺寸 W 3极mm 78 78 78 78 90 90
    4极mm 103 103 103 103 120 120
    L 3极mm 120 120 120 120 120 120
    4极mm 120 120 120 120 120 120
    H 3极mm 70 79 70 79 70 79
    4极mm 70 79 70 79 70 79
    重量 固定式3极/4极 kg 0.92/1.3 0.92/1.3 1.2/1.6
    插入式3极/4极 kg - - 1.4/1.8
    抽出式3极/4极 kg - - -
    ■ 可提供
    - 不可提供
    无标题文档
    3VT8-塑壳断路器
    型号 VT250N VT250H VT400N VT400H VT630N VT630H VT630L
    最大额定电流 A 250 400 630
    额定电流ln A 160,200,250 250,315,400 400,500,630
    额定绝缘电压Ui AC V 690 690 690
    额定工作电压Ue' 50Hz AC V 400 400 400
    极数 3，4 3,4 3,4
    N极额定电流 =ln =ln =ln
    额定极限短路分断能力lcu
    AC50Hz 400V时    		 kA 35 50 35 50 35 50 65
    额定运行短路分断能力lcs
    AC50Hz 400V时    		 kA 35 37.5 35 37.5 35 37.5 48.75
    额定极限短路分断能力Icu
    DC250V 时    		 kA 35 - 35- - 35 - -
    额定运行短路分断能力Ics
    DC250V 时    		 kA 20 - 25 - 25 - -
    额定短时耐受电流lcw
    AC50Hz 400V 1s时    		 kA - 5 10
    额定冲击耐受电压Uimp kV 8 8 8
    使用寿命 电气寿命 操作循环次数 4000 3000 3000
    机械寿命 操作循环次数 10000 8500 8500
    过电流脱扣器 热磁式脱扣器 ■ ■ ■
    电子式脱扣器 ■ ■ ■
    使用类别 主回路 A A/B A/B
    辅助回路 AC-15 AC-15 AC-15
    外形尺寸 W 3极mm 140 140 210
    4极mm 184 184 280
    L 3极mm 170/2541) 254 268
    4极mm 170/2541) 254 268
    H 3极mm 103.5 103.5 103.5
    4极mm 103.5 103.5 103.5
    重量 固定式3极/4极 kg 2.7/3.5 4.1/5.51) 5.1/7.1 9.6/12.2
    插入式3极/4极 kg 3.2/4.2 4.6/61) 6.2/8.5 -
    抽出式3极/4极 kg - - 6.5/8.7 12.2/15.3
    ■ 可提供
    - 不可提供
    1)with ETU
    3VT8-塑壳断路器
    3VT8非标准型号选型表
    订货号 说明
    订货号位数 1-12 13-14 15-16 -
    标准订货号： 3VT8110-1AA03 - 0A A0
    辅助开关 0A - 标配：无辅助脱扣器
    0B 1HS(辅助开关：1CO)
    0C 1AS(报警开关:1CO)
    0D 1HS+1AS(辅助开关+报警开关)
    0E 2HS(辅助开关)—仅适用于VT630
    0F 2HS+1AS(辅助开关+报警开关)—仅适用于VT630
    分励脱扣器 2G 分励脱扣器,电压AC 220V
    3G 分励脱扣器,电压AC 380V
    4G 分励脱扣器,电压DC 110V
    5G 分励脱扣器,电压DC 220V
    6G 分励脱扣器,电压DC 24V
    2H 分励脱扣器,电压AC 220V,1HS(辅助开关)
    3H 分励脱扣器,电压AC 380V,1HS(辅助开关)
    4H 分励脱扣器,电压DC 110V,1HS(辅助开关)
    5H 分励脱扣器,电压DC 220V,1HS(辅助开关)
    6H 分励脱扣器,电压DC 24V,1HS(辅助开关)
    2J 分励脱扣器,电压AC 220V,1AS(报警开关)
    3J 分励脱扣器,电压AC 380V,1AS(报警开关)
    4J 分励脱扣器,电压DC 110V,1AS(报警开关)
    5J 分励脱扣器,电压DC 220V,1AS(报警开关)
    6J 分励脱扣器,电压DC 24V,1AS(报警开关)
    2K 分励脱扣器,电压AC 220V,1HS+1AS(辅助+报警)
    3K 分励脱扣器,电压AC 380V,1HS+1AS(辅助+报警)
    4K 分励脱扣器,电压DC 110V,1HS+1AS(辅助+报警)
    5K 分励脱扣器,电压DC 220V,1HS+1AS(辅助+报警)
    6K 分励脱扣器,电压DC 24V,1HS+1AS(辅助+报警)
    欠压脱扣器 2L 欠压脱扣器,电压AC 220V
    3L 欠压脱扣器,电压AC 380V
    4L 欠压脱扣器,电压AC 110V
    2M 欠压脱扣器,电压AC 220V,1HS(辅助开关)
    3M 欠压脱扣器,电压AC 380V,1HS(辅助开关)
    4M 欠压脱扣器,电压AC 110V,1HS(辅助开关)
    2N 欠压脱扣器,电压AC 220V,1AS(报警开关)
    3N 欠压脱扣器,电压AC 380V,1AS(报警开关)
    4N 欠压脱扣器,电压AC 110V,1AS(报警开关)
    2P 欠压脱扣器,电压AC 220V,1HS+1AS(辅助+报警)
    3P 欠压脱扣器,电压AC 380V,1HS+1AS(辅助+报警)
    4P 欠压脱扣器,电压AC 110V,1HS+1AS(辅助+报警)
    底座安装方式 A0 标配：固定式,板前接线
    F0 插入式底座,板前接线(适用于VT100～VT400)
    G0 插入式底座,板后螺杆接线(适用于VT100～VT400)
    H0 抽出式底座,板前接线(适用于VT400～VT630)
    J0 抽出式底座,板后螺杆接线(适用于VT400)
    K0 抽出式底座,板后水平接线(适用于VT400)
    L0 抽出式底座,板后垂直接线(适用于VT400)
    3VT8-塑壳断路器
    额定直流电压1000V/1250V
    壳架 VT250 VT250 VT630
    额定工作电压Ue（V） DC1000V DC1000V DC1000V
    DC1250V DC1250V
    额定绝缘电压Ui（V） 1250V 1250V 1000V
    额定电流In（A） 100,160,200,250A 200,250A 400,500,630A
    极限短路分断能力Icu（kA） 20kA@DC1000V 20kA@DC1000V 20kA
    15kA@DC1250V 15kA@DC1250V
    运行短路分断能力Ics（kA） 20kA@DC1000V 20kA@DC1000V 20kA
    15kA@DC1250V 15kA@DC1250V
    极数 4P 4P 4P
    脱扣单元 FTFM FTFM FTFM
    热磁脱扣，不可调 热磁脱扣，不可调 热磁脱扣，不可调
    安装 固定安装 固定安装 固定安装
    接线方式 3+1 2+2 3+1
    订货号 3VT83xx-1AA04-xxA0-ZD00 3VT83xx-1AA04-xxA0-ZD02 3VT85xx-1AA04-xxA0-ZD00
    操作寿命 机械 7,000 7,000 4,000
    电气 1,000 1,000 1,000
    尺寸（宽×高×深，mm） 140×170×102 140×170×102 280×268×103.5
    飞弧距离（mm） 上/下 100/20 100/20 100/20
    左/右 25 25 25
    前/后 0 0 0
