首页 中低压配电 塑壳断路器 塑壳断路器 西门子 3VT8 塑壳断路器
  1. 1
  2. 2
  3. 3
图片仅供参考，不作为选型购买的依据。

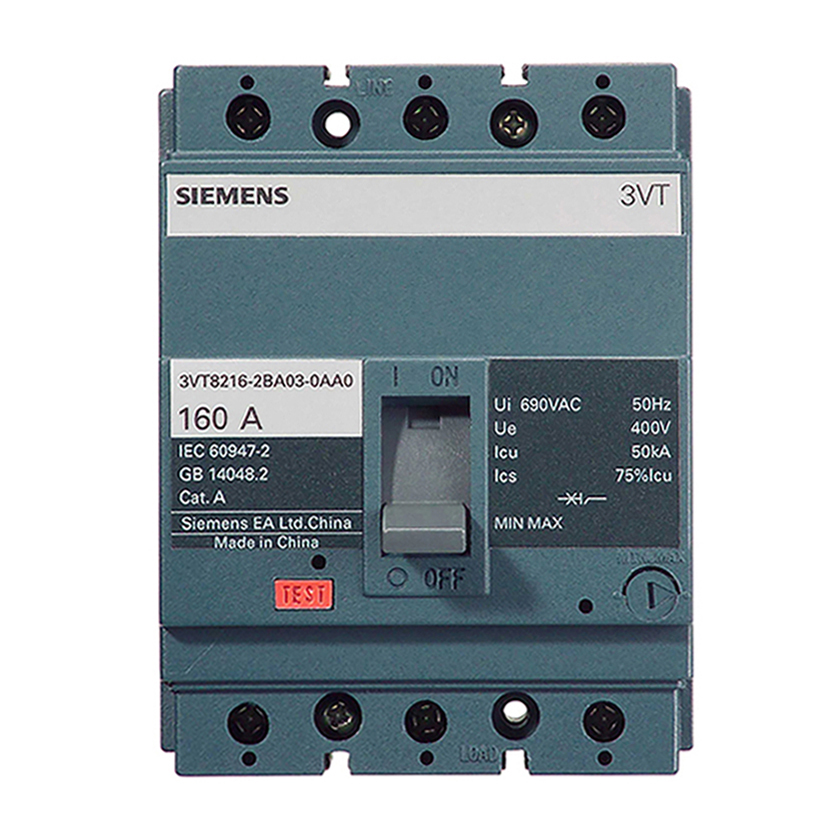

西门子 3VT8 塑壳断路器

收藏商品

产品型号：3VT8 VT160H160 TMA F/3P ST_AC220+1HS+1AS

订货号：3VT82162BA032KA0

折扣价： 登录享折扣

品牌系列： 西门子 3VT8

面价：¥1583.25

重量：1200g

操作方式： 手动

极数： 3P

分断能力： 50KA

安装方式： 固定式

脱扣形式： 热磁式

保护功能： LI

额定电压： 400VAC

壳架电流： 160A

脱扣单元： TMA

脱扣器额定电流： 160A

接线方式： 板前接线

保护类型： 配电保护

库存：0

以下是西门子 3VT8 塑壳断路器其他型号

共种型号

型号 | 订货号

面价

折扣价

库存

货期

数量

3VT8 VT63H10 TMF F/3P ST_AC220+1HS

3VT80102AA032HA0

手动 板前接线 63A 固定式 LI TMF 400VAC 配电保护 热磁式 10A 50KA 3P

¥985.96

登录享折扣

0

填写数量

显示货期

3VT8 VT63N16 TMF F/3P ST_AC220+1HS+1AS

3VT80161AA032KA0

LI 400VAC 配电保护 TMF 63A 固定式 25KA 板前接线 3P 16A 手动 热磁式

¥872.22

登录享折扣

0

填写数量

显示货期

3VT8 VT63H32 TMF F/3P ST_AC220

3VT80322AA032GA0

50KA 400VAC LI 3P 32A 热磁式 手动 63A 固定式 板前接线 TMF 配电保护

¥866.86

登录享折扣

0

填写数量

显示货期

3VT8 VT63H40 TMF F/3P ST_DC220+1HS

3VT80402AA035HA0

LI 固定式 手动 TMF 63A 热磁式 3P 板前接线 50KA 配电保护 400VAC 40A

¥985.96

登录享折扣

0

填写数量

显示货期

3VT8 VT63N63 TMF F/3P 1HS+1AS

3VT80631AA030DA0

63A 板前接线 热磁式 LI 固定式 辅助触头、报警触头 3P 25KA TMF 手动 配电保护 400VAC 63A

¥608.96

登录享折扣

0

填写数量

显示货期

3VT8 VT63H63 TMF F/3P ST_AC380

3VT80632AA033GA0

400VAC 63A LI 50KA 固定式 63A 手动 板前接线 3P 配电保护 TMF 热磁式

¥866.86

登录享折扣

0

填写数量

显示货期

3VT8 VT100N32 TMF F/3P ST_AC220+1HS

3VT81031AA032HA0

25KA 400VAC TMF 固定式 配电保护 32A 100A 热磁式 LI 3P 板前接线 手动

¥794.32

登录享折扣

0

填写数量

显示货期

3VT8 VT100N40 TMF F/3P ST_AC220+1AS

3VT81041AA032JA0

400VAC TMF 3P 手动 25KA 板前接线 热磁式 固定式 40A 100A LI 配电保护

¥794.32

登录享折扣

0

填写数量

显示货期

3VT8 VT100N40 TMF F/3P ST_AC220

3VT81041AA032GA0

热磁式 3P LI TMF 40A 25KA 400VAC 手动 板前接线 配电保护 100A 固定式

¥675.22

登录享折扣

0

填写数量

显示货期

3VT8 VT100N50 TMF F/3P ST_AC220

3VT81051AA032GA0

50A 热磁式 LI TMF 板前接线 手动 400VAC 固定式 25KA 100A 配电保护 3P

¥675.22

登录享折扣

0

填写数量

显示货期

3VT8 VT100H50 TMF F/3P ST_AC220+1HS+1AS

3VT81052AA032KA0

TMF LI 板前接线 3P 50A 热磁式 400VAC 50KA 100A 配电保护 手动 固定式

¥1105.05

登录享折扣

0

填写数量

显示货期

3VT8 VT100H80 TMF F/3P 1HS

3VT81082AA030BA0

TMF 手动 辅助触头 板前接线 80A 固定式 配电保护 50KA 热磁式 400VAC LI 100A 3P

¥729.84

登录享折扣

0

填写数量

显示货期

3VT8 VT100N40 TMF F/4P ST_AC220

3VT81041AA042GA0

配电保护 100A LI 热磁式 手动 40A TMF 400VAC 固定式 4P 25KA 板前接线

¥831.94

登录享折扣

0

填写数量

显示货期

3VT8 VT100N50 TMF F/4P ST_AC220

3VT81051AA042GA0

TMF 配电保护 400VAC 手动 100A LI 50A 固定式 热磁式 板前接线 25KA 4P

¥831.94

登录享折扣

0

填写数量

显示货期

3VT8 VT100N63 TMF F/4P ST_AC220

3VT81061AA042GA0

63A 板前接线 25KA LI 配电保护 100A TMF 热磁式 4P 固定式 400VAC 手动

¥831.94

登录享折扣

0

填写数量

显示货期

3VT8 VT100N80 TMF F/4P ST_AC220

3VT81081AA042GA0

4P 配电保护 LI 25KA 手动 热磁式 固定式 TMF 400VAC 100A 板前接线 80A

¥831.94

登录享折扣

0

填写数量

显示货期

3VT8 VT160H125 TMA F/3P ST_AC380+1HS+1AS

3VT82122BA033KA0

125A 3P 手动 TMA 160A 板前接线 热磁式 固定式 配电保护 400VAC 50KA LI

¥1583.25

登录享折扣

0

填写数量

显示货期

3VT8 VT160N160 TMF F/3P ST_DC24+1HS

3VT82161AA036HA0

400VAC LI 3P 160A 配电保护 160A 板前接线 热磁式 TMF 35KA 手动 固定式

¥1094.31

登录享折扣

0

填写数量

显示货期

3VT8 VT160H160 TMA F/3P ST_AC220+1HS+1AS

3VT82162BA032KA0

手动 3P 50KA 固定式 热磁式 LI 400VAC 160A TMA 160A 板前接线 配电保护

¥1583.25

登录享折扣

0

填写数量

显示货期

3VT8 VT160H160 TMA F/3P UV_AC220

3VT82162BA032LA0

热磁式 固定式 板前接线 TMA 160A 配电保护 LI 50KA 手动 160A 3P 400VAC

¥1536.70

登录享折扣

0

填写数量

显示货期

    • 3VT840 3P
      3VT840 3P
    • 3VT8160 3P
      3VT8160 3P
    • 3VT8250 3P
      3VT8250 3P
    • 3VT8630 4P
      3VT8630 4P
    • 3VT8630 3P
      3VT8630 3P

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/西门子/中低压配电/塑壳断路器/塑壳断路器/西门子_中低压配电_塑壳断路器_塑壳断路器_3VT8/产品详情介绍/3VT8塑壳断路器全家福.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_amR3Yi1vbmxpbmUuY29t,size_50&random=1751592808424

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/西门子/中低压配电/塑壳断路器/塑壳断路器/西门子_中低压配电_塑壳断路器_塑壳断路器_3VT8/产品详情介绍/3VT8塑壳断路器系列概述.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_amR3Yi1vbmxpbmUuY29t,size_50&random=1751592808485

  • 无标题文档
    3VT8-塑壳断路器
    型号 VT63N VT63H VT100N VT100H VT160N VT160H
    最大额定电流 A 63 100 160
    额定电流ln A 10,16,20,25,32,40,50,63 32,40,50,63,80,100 32,40,50,63,80,100,125,160
    额定绝缘电压Ui AC V 500 500 690
    额定工作电压Ue' 50Hz AC V 400 400 400
    极数 3,4 3,4 3,4
    N极额定电流 =ln =ln =ln
    额定极限短路分断能力lcu
    AC50Hz 400V时    		 kA 25 50 25 50 35 50
    额定运行短路分断能力lcs
    AC50Hz 400V时    		 kA 12.5 37.5 12.5 37.5 26.25 37.5
    额定极限短路分断能力Icu
    DC250V 时    		 kA - - 25 - 25 -
    额定运行短路分断能力Ics
    DC250V 时    		 kA - - 15 - 15 -
    额定短时耐受电流lcw
    AC50Hz 400V 1s时    		 kA - - -
    额定冲击耐受电压Uimp kV 6 6 8
    使用寿命 电气寿命 操作循环次数 4000 4000 4000
    机械寿命 操作循环次数 10000 10000 10000
    过电流脱扣器 热磁式脱扣器 ■ ■ ■
    电子式脱扣器 - - -
    使用类别 主回路 A A A
    辅助回路 AC-15 AC-15 AC-15
    外形尺寸 W 3极mm 78 78 78 78 90 90
    4极mm 103 103 103 103 120 120
    L 3极mm 120 120 120 120 120 120
    4极mm 120 120 120 120 120 120
    H 3极mm 70 79 70 79 70 79
    4极mm 70 79 70 79 70 79
    重量 固定式3极/4极 kg 0.92/1.3 0.92/1.3 1.2/1.6
    插入式3极/4极 kg - - 1.4/1.8
    抽出式3极/4极 kg - - -
    ■ 可提供
    - 不可提供
    无标题文档
    3VT8-塑壳断路器
    型号 VT250N VT250H VT400N VT400H VT630N VT630H VT630L
    最大额定电流 A 250 400 630
    额定电流ln A 160,200,250 250,315,400 400,500,630
    额定绝缘电压Ui AC V 690 690 690
    额定工作电压Ue' 50Hz AC V 400 400 400
    极数 3，4 3,4 3,4
    N极额定电流 =ln =ln =ln
    额定极限短路分断能力lcu
    AC50Hz 400V时    		 kA 35 50 35 50 35 50 65
    额定运行短路分断能力lcs
    AC50Hz 400V时    		 kA 35 37.5 35 37.5 35 37.5 48.75
    额定极限短路分断能力Icu
    DC250V 时    		 kA 35 - 35- - 35 - -
    额定运行短路分断能力Ics
    DC250V 时    		 kA 20 - 25 - 25 - -
    额定短时耐受电流lcw
    AC50Hz 400V 1s时    		 kA - 5 10
    额定冲击耐受电压Uimp kV 8 8 8
    使用寿命 电气寿命 操作循环次数 4000 3000 3000
    机械寿命 操作循环次数 10000 8500 8500
    过电流脱扣器 热磁式脱扣器 ■ ■ ■
    电子式脱扣器 ■ ■ ■
    使用类别 主回路 A A/B A/B
    辅助回路 AC-15 AC-15 AC-15
    外形尺寸 W 3极mm 140 140 210
    4极mm 184 184 280
    L 3极mm 170/2541) 254 268
    4极mm 170/2541) 254 268
    H 3极mm 103.5 103.5 103.5
    4极mm 103.5 103.5 103.5
    重量 固定式3极/4极 kg 2.7/3.5 4.1/5.51) 5.1/7.1 9.6/12.2
    插入式3极/4极 kg 3.2/4.2 4.6/61) 6.2/8.5 -
    抽出式3极/4极 kg - - 6.5/8.7 12.2/15.3
    ■ 可提供
    - 不可提供
    1)with ETU
    3VT8-塑壳断路器
    3VT8非标准型号选型表
    订货号 说明
    订货号位数 1-12 13-14 15-16 -
    标准订货号： 3VT8110-1AA03 - 0A A0
    辅助开关 0A - 标配：无辅助脱扣器
    0B 1HS(辅助开关：1CO)
    0C 1AS(报警开关:1CO)
    0D 1HS+1AS(辅助开关+报警开关)
    0E 2HS(辅助开关)—仅适用于VT630
    0F 2HS+1AS(辅助开关+报警开关)—仅适用于VT630
    分励脱扣器 2G 分励脱扣器,电压AC 220V
    3G 分励脱扣器,电压AC 380V
    4G 分励脱扣器,电压DC 110V
    5G 分励脱扣器,电压DC 220V
    6G 分励脱扣器,电压DC 24V
    2H 分励脱扣器,电压AC 220V,1HS(辅助开关)
    3H 分励脱扣器,电压AC 380V,1HS(辅助开关)
    4H 分励脱扣器,电压DC 110V,1HS(辅助开关)
    5H 分励脱扣器,电压DC 220V,1HS(辅助开关)
    6H 分励脱扣器,电压DC 24V,1HS(辅助开关)
    2J 分励脱扣器,电压AC 220V,1AS(报警开关)
    3J 分励脱扣器,电压AC 380V,1AS(报警开关)
    4J 分励脱扣器,电压DC 110V,1AS(报警开关)
    5J 分励脱扣器,电压DC 220V,1AS(报警开关)
    6J 分励脱扣器,电压DC 24V,1AS(报警开关)
    2K 分励脱扣器,电压AC 220V,1HS+1AS(辅助+报警)
    3K 分励脱扣器,电压AC 380V,1HS+1AS(辅助+报警)
    4K 分励脱扣器,电压DC 110V,1HS+1AS(辅助+报警)
    5K 分励脱扣器,电压DC 220V,1HS+1AS(辅助+报警)
    6K 分励脱扣器,电压DC 24V,1HS+1AS(辅助+报警)
    欠压脱扣器 2L 欠压脱扣器,电压AC 220V
    3L 欠压脱扣器,电压AC 380V
    4L 欠压脱扣器,电压AC 110V
    2M 欠压脱扣器,电压AC 220V,1HS(辅助开关)
    3M 欠压脱扣器,电压AC 380V,1HS(辅助开关)
    4M 欠压脱扣器,电压AC 110V,1HS(辅助开关)
    2N 欠压脱扣器,电压AC 220V,1AS(报警开关)
    3N 欠压脱扣器,电压AC 380V,1AS(报警开关)
    4N 欠压脱扣器,电压AC 110V,1AS(报警开关)
    2P 欠压脱扣器,电压AC 220V,1HS+1AS(辅助+报警)
    3P 欠压脱扣器,电压AC 380V,1HS+1AS(辅助+报警)
    4P 欠压脱扣器,电压AC 110V,1HS+1AS(辅助+报警)
    底座安装方式 A0 标配：固定式,板前接线
    F0 插入式底座,板前接线(适用于VT100～VT400)
    G0 插入式底座,板后螺杆接线(适用于VT100～VT400)
    H0 抽出式底座,板前接线(适用于VT400～VT630)
    J0 抽出式底座,板后螺杆接线(适用于VT400)
    K0 抽出式底座,板后水平接线(适用于VT400)
    L0 抽出式底座,板后垂直接线(适用于VT400)
    3VT8-塑壳断路器
    额定直流电压1000V/1250V
    壳架 VT250 VT250 VT630
    额定工作电压Ue（V） DC1000V DC1000V DC1000V
    DC1250V DC1250V
    额定绝缘电压Ui（V） 1250V 1250V 1000V
    额定电流In（A） 100,160,200,250A 200,250A 400,500,630A
    极限短路分断能力Icu（kA） 20kA@DC1000V 20kA@DC1000V 20kA
    15kA@DC1250V 15kA@DC1250V
    运行短路分断能力Ics（kA） 20kA@DC1000V 20kA@DC1000V 20kA
    15kA@DC1250V 15kA@DC1250V
    极数 4P 4P 4P
    脱扣单元 FTFM FTFM FTFM
    热磁脱扣，不可调 热磁脱扣，不可调 热磁脱扣，不可调
    安装 固定安装 固定安装 固定安装
    接线方式 3+1 2+2 3+1
    订货号 3VT83xx-1AA04-xxA0-ZD00 3VT83xx-1AA04-xxA0-ZD02 3VT85xx-1AA04-xxA0-ZD00
    操作寿命 机械 7,000 7,000 4,000
    电气 1,000 1,000 1,000
    尺寸（宽×高×深，mm） 140×170×102 140×170×102 280×268×103.5
    飞弧距离（mm） 上/下 100/20 100/20 100/20
    左/右 25 25 25
    前/后 0 0 0

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/西门子/中低压配电/塑壳断路器/塑壳断路器/西门子_中低压配电_塑壳断路器_塑壳断路器_3VT8/产品详情介绍/3VT8塑壳断路器型号说明.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_amR3Yi1vbmxpbmUuY29t,size_50&random=1751592808424

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/西门子/中低压配电/塑壳断路器/塑壳断路器/西门子_中低压配电_塑壳断路器_塑壳断路器_3VT8/产品详情介绍/3VT8塑壳断路器尺寸图.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_amR3Yi1vbmxpbmUuY29t,size_50&random=1751592808424

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/西门子/中低压配电/塑壳断路器/塑壳断路器/西门子_中低压配电_塑壳断路器_塑壳断路器_3VT8/产品详情介绍/3VT8塑壳断路器组装图.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_amR3Yi1vbmxpbmUuY29t,size_50&random=1751592808485
