以下是施耐德 INS 负荷隔离开关其他型号
共种型号
型号 | 订货号
面价
折扣价
库存
货期
数量
¥11311.40
登录享折扣
0
填写数量
显示货期
¥708.26
登录享折扣
0
填写数量
显示货期

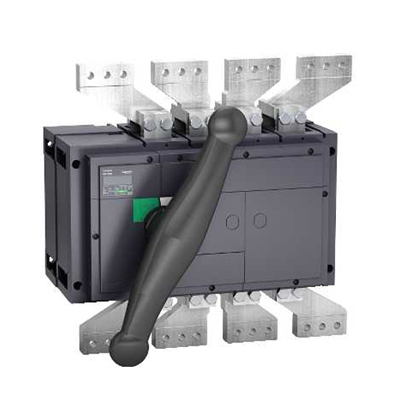

- INS1003PINS1003P
INS-负荷隔离开关 Compact INS 隔离开关 INS40 INS63 INS80 极数 3，4 3，4 3，4 由IEC60947-1/60947-3和EN60947-1/60947-3确定的电气特性 约定自由空气发热电流(A) Ith 60℃ 40 63 80 约定封闭发热电流 Ithe 60℃ 40 63 80 额定绝缘电源(V) Ui 交流50/60Hz 690 690 690 耐受冲击电压(kV) Uimp 8 8 8 额定工作电压(V) Ue 交流50/60Hz 500 500 500 直流 250 250 250 额定工作电源AC20和DC20(V) 交流50/60Hz 690 690 690 额定工作电流(A) Ie AC 50/60Hz AC22A AC23A AC22A AC23A AC22A AC23A 220-240V 40 40 63 63 80 80 380-415V 40 40 63 63 80 72 440-480V(1) 40 40 63 63 80 63 500V 40 32 63 40 80 40 660-690V - - - - - - DC - DC22A DC23A DC22A DC23A DC22A DC23A 125V(2极串联) 40 40 63 63 80 80 250V(4极串联) 40 40 63 63 80 80 额定工作效率AC23(kW) AC 50/60Hz 220-240V 11 15 22 230V(NEMA) 7.5 15 15 380-415V 20 30 37 440V 22 30 37 480V(NEMA) 22 30 30 500-525V 18.5 22 22 660-690V - - - 工作制 不间断运行 ■ ■ ■ 间歇运行 120级-60% 120级-60% 120级-60% 短路接通容量 Icm
(kA峰值)最低(隔离开关单独使用) 15 15 15 最高(上级有保护断路器) 75 75 75 短时耐受电流 Icw(A,rms) 1s 3000 3000 3000 3s 1730 1730 1730 20s 670 670 670 30s 550 550 550 隔离适用性 ■ ■ ■ 使用寿命(A类)(O-C-O循环) 机械 20000 20000 20000 AC 50/60Hz AC22A AC23A AC22A AC23A AC22A AC23A 220-240V 1500 1500 1500 1500 1500 1500 380-415V 1500 1500 1500 1500 1500 1500 440V 1500 1500 1500 1500 1500 1500 500V 1500 1500 1500 1500 1500 1500 690V - - - - - - DC - DC22A DC23A DC22A DC23A DC22A DC23A 250V 1500 1500 1500 1500 1500 1500 可靠接触指示 ■ ■ ■ 紧急断开隔离开关 ■ ■ ■ 污染级别 III III III 进线保护 参见"附加特性部分" - - - 安装方式 固定式，前连接 ■ ■ ■ 固定式，后连接 - - - 对称导轨 ■ ■ ■ 背板 ■ ■ ■ 连接 连接电缆 连接裸线至电缆连接器 ■ ■ ■ 带有接线片的电缆 直接连接至端子 - - - 连接至扩展器 - - - 通过电缆-接线片适配器连接至垂直连接扩展器 - - - 平母排 直接连接至端子 - - - 连接至扩展器 - - - 竖母排 连接至竖端子适配器 - - - 指示和测量附件 辅助触点 ■ ■ ■ 电压指示灯 - - - 电流互感器模块 - - - 电流表模块 - - - 控制、锁定和联锁 控制 直接前端旋转手柄 ■ ■ ■ 延伸前端旋转手柄 ■ ■ ■ 直接侧面旋转手柄 ■ ■ ■ 延伸侧面旋转手柄 ■ ■ ■ 锁定 使用钥匙锁 - - - 使用挂锁 ■ ■ ■ 闭锁 使用钥匙锁 - - - 机械式 ■ ■ ■ 完整的电源切换部件 - - - 工作力矩(Nm)(使用前端手柄的3/4极的典型值) 0.7<Nm<1.3 0.7<Nm<1.3 0.7<Nm<1.3 安装和连接附件 裸电缆连接器 ■ ■ ■ 后端连接器 - - - 端子扩展 - - - 扩展器 - - - 单体式扩展器 - - - 端子盖 ■ ■ ■ 端子罩 ■ ■ ■ 相间隔板 - - - 前面板铭牌 - - - 连接附件 - - - 电气连接的紧固力矩(Nm) 8 8 8 尺寸和重量 整体尺寸H×W×D(mm) 3极 85×90×62.5 85×90×62.5 85×90×62.5 4极 85×90×62.5 85×90×62.5 85×90×62.5 近似重量(kg) 3极 0.5 0.5 0.5 4极 0.6 0.6 0.6 (1)适用于480V NEMA INS-负荷隔离开关 Compact INS 隔离开关 INS100 INS125 INS160 极数 3，4 3，4 3，4 由IEC60947-1/60947-3和EN60947-1/60947-3确定的电气特性 约定自由空气发热电流(A) Ith 60℃ 100 125 160 约定封闭发热电流 Ithe 60℃ 100 125 160 额定绝缘电源(V) Ui 交流50/60Hz 750 750 750 耐受冲击电压(kV) Uimp 8 8 8 额定工作电压(V) Ue 交流50/60Hz 690 690 690 直流 250 250 250 额定工作电源AC20和DC20(V) 交流50/60Hz 750 750 750 额定工作电流(A) Ie AC 50/60Hz AC22A AC23A AC22A AC23A AC22A AC23A 220-240V 100 100 125 125 160 160 380-415V 100 100 125 125 160 160 440-480V(1) 100 100 125 125 160 160 500V 100 100 125 125 160 160 660-690V 100 63 125 80 160 100 DC - DC22A DC23A DC22A DC23A DC22A DC23A 125V(2极串联) 100 100 125 125 160 160 250V(4极串联) 100 100 125 125 160 160 额定工作效率AC23(kW) AC 50/60Hz 220-240V 22 37 45 230V(NEMA) 22 37 45 380-415V 45 55 75 440V 55 55 90 480V(NEMA) 55 75 90 500-525V 55 75 110 660-690V 55 75 90 工作制 不间断运行 ■ ■ ■ 间歇运行 120级-60% 120级-60% 120级-60% 短路接通容量 Icm
(kA峰值)最低(隔离开关单独使用) 20 20 20 最高(上级有保护断路器) 154 154 154 短时耐受电流 Icw(A,rms) 1s 5500 5500 5500 3s 3175 3175 3175 20s 1230 1230 1230 30s 1000 1000 1000 隔离适用性 ■ ■ ■ 使用寿命(A类)(O-C-O循环) 机械 15000 15000 15000 AC 50/60Hz AC22A AC23A AC22A AC23A AC22A AC23A 220-240V 1500 1500 1500 1500 1500 1500 380-415V 1500 1500 1500 1500 1500 1500 440V 1500 1500 1500 1500 1500 1500 500V 1500 1500 1500 1500 1500 1500 690V 1500 1500 1500 1500 1500 1500 DC - DC22A DC23A DC22A DC23A DC22A DC23A 250V 1500 1500 1500 1500 1500 1500 可靠接触指示 ■ ■ ■ 紧急断开隔离开关 ■ ■ ■ 污染级别 III III III 进线保护 参见"附加特性部分" - - - 安装方式 固定式，前连接 ■ ■ ■ 固定式，后连接 ■ ■ ■ 对称导轨 ■ ■ ■ 背板 ■ ■ ■ 连接 连接电缆 连接裸线至电缆连接器 ■ ■ ■ 带有接线片的电缆 直接连接至端子 ■ ■ ■ 连接至扩展器 - - - 通过电缆-接线片适配器连接至垂直连接扩展器 - - - 平母排 直接连接至端子 ■ ■ ■ 连接至扩展器 - - - 竖母排 连接至竖端子适配器 - - - 指示和测量附件 辅助触点 ■ ■ ■ 电压指示灯 - - - 电流互感器模块 - - - 电流表模块 - - - 控制、锁定和联锁 控制 直接前端旋转手柄 ■ ■ ■ 延伸前端旋转手柄 ■ ■ ■ 直接侧面旋转手柄 ■ ■ ■ 延伸侧面旋转手柄 ■ ■ ■ 锁定 使用钥匙锁 - - - 使用挂锁 ■ ■ ■ 闭锁 使用钥匙锁 - - - 机械式 ■ ■ ■ 完整的电源切换部件 ■ ■ ■ 工作力矩(Nm)(使用前端手柄的3/4极的典型值) 1.4<Nm<2 1.4<Nm<2 1.4<Nm<2 安装和连接附件 裸电缆连接器 ■ ■ ■ 后端连接器 - - - 端子扩展 - - - 扩展器 - - - 单体式扩展器 - - - 端子盖 ■ ■ ■ 端子罩 ■ ■ ■ 相间隔板 ■ ■ ■ 前面板铭牌 - - - 连接附件 - - - 电气连接的紧固力矩(Nm) 8 8 8 尺寸和重量 整体尺寸H×W×D(mm) 3极 100×135×62.5 100×135×62.5 100×135×62.5 4极 100×135×62.5 100×135×62.5 100×135×62.5 近似重量(kg) 3极 0.8 0.8 0.8 4极 0.9 0.9 0.9 (1)适用于480V NEMA INS-负荷隔离开关 Compact INS 隔离开关 INS250-100 INS250-160 INS250-200 INS250 极数 3，4 3，4 3，4 3，4 由IEC60947-1/60947-3和EN60947-1/60947-3确定的电气特性 约定自由空气发热电流(A) Ith 60℃ 100 160 200 250 约定封闭发热电流 Ithe 60℃ 100 160 200 250 额定绝缘电源(V) Ui 交流50/60Hz 750 750 750 750 耐受冲击电压(kV) Uimp 8 8 8 8 额定工作电压(V) Ue 交流50/60Hz 690 690 690 690 直流 250 250 250 250 额定工作电源AC20和DC20(V) 交流50/60Hz 750 750 750 750 额定工作电流(A) Ie AC 50/60Hz AC22A AC23A AC22A AC23A AC22A AC23A AC22A AC23A 220-240V 100 100 160 160 200 200 250 250 380-415V 100 100 160 160 200 200 250 250 440-480V(1) 100 100 160 160 200 200 250 250 500V 100 100 160 160 200 200 250 250 660-690V 100 100 160 160 200 200 250 250 DC - DC22A DC23A DC22A DC23A DC22A DC23A DC22A DC23A 125V(2极串联) 100 100 160 160 200 200 250 250 250V(4极串联) 100 100 160 160 200 200 250 250 额定工作效率AC23(kW) AC 50/60Hz 220-240V 22 45 55 75 230V(NEMA) 22 45 55 75 380-415V 45 75 90 132 440V 55 90 110 150 480V(NEMA) 55 90 110 150 500-525V 55 110 132 160 660-690V 55 90 160 210 工作制 不间断运行 b b b b 间歇运行 120级-60% 120级-60% 120级-60% 120级-60% 短路接通容量 Icm
(kA峰值)最低(隔离开关单独使用) 30 30 30 30 最高(上级有保护断路器) 330 330 330 330 短时耐受电流 Icw(A,rms) 1s 8500 8500 8500 8500 3s 4900 4900 4900 4900 20s 2200 2200 2200 2200 30s 1800 1800 1800 1800 隔离适用性 ■ ■ ■ ■ 使用寿命(A类)(O-C-O循环) 机械 15000 15000 15000 15000 AC 50/60Hz AC22A AC23A AC22A AC23A AC22A AC23A AC22A AC23A 440V 1500 1500 1500 1500 1500 1500 1500 1500 500V 1500 1500 1500 1500 1500 1500 1500 1500 690V 1500 1500 1500 1500 1500 1500 1500 1500 DC - DC22A DC23A DC22A DC23A DC22A DC23A DC22A DC23A 250V 1500 1500 1500 1500 1500 1500 1500 1500 可靠接触指示 ■ ■ ■ ■ 紧急断开隔离开关 ■ ■ ■ ■ 污染级别 III III III III 进线保护 参见"附加特性部分" - - - - 安装方式 固定式，前连接 ■ ■ ■ ■ 固定式，后连接 ■ ■ ■ ■ 对称导轨 - - - - 背板 ■ ■ ■ ■ 连接 连接电缆 连接裸线至电缆连接器 ■ ■ ■ ■ 带有接线片的电缆 直接连接至端子 ■ ■ ■ ■ 连接至扩展器 ■ ■ ■ ■ 通过电缆-接线片适配器连接至垂直连接扩展器 - - - - 平母排 直接连接至端子 ■ ■ ■ ■ 连接至扩展器 ■ ■ ■ ■ 竖母排 连接至竖端子适配器 - - - - 指示和测量附件 辅助触点 ■ ■ ■ ■ 电压指示灯 ■ ■ ■ ■ 电流互感器模块 ■ ■ ■ ■ 电流表模块 ■ ■ ■ ■ 控制、锁定和联锁 控制 直接前端旋转手柄 ■ ■ ■ ■ 延伸前端旋转手柄 ■ ■ ■ ■ 直接侧面旋转手柄 ■ ■ ■ ■ 延伸侧面旋转手柄 ■ ■ ■ ■ 锁定 使用钥匙锁 ■ ■ ■ ■ 使用挂锁 ■ ■ ■ ■ 闭锁 使用钥匙锁 ■ ■ ■ ■ 机械式 ■ ■ ■ ■ 完整的电源切换部件 ■ ■ ■ ■ 工作力矩(Nm)(使用前端手柄的3/4极的典型值) 5<Nm<6.2 5<Nm<6.2 5<Nm<6.2 5<Nm<6.2 安装和连接附件 裸电缆连接器 ■ ■ ■ ■ 后端连接器 ■ ■ ■ ■ 端子扩展 ■ ■ ■ ■ 扩展器 ■ ■ ■ ■ 单体式扩展器 ■ ■ ■ ■ 端子盖 - - - - 端子罩 ■ ■ ■ ■ 相间隔板 ■ ■ ■ ■ 前面板铭牌 ■ ■ ■ ■ 连接附件 ■ ■ ■ ■ 电气连接的紧固力矩(Nm) 15 15 15 15 尺寸和重量 整体尺寸H×W×D(mm) 3极 136×140×96 136×140×96 136×140×96 136×140×96 4极 136×140×96 136×140×96 136×140×96 136×140×96 近似重量(kg) 3极 2 2 2 2 4极 2.2 2.2 2.2 2.2 (1)适用于480V NEMA INS-负荷隔离开关 Compact INS 隔离开关 INS320 INS400 INS500 INS630 极数 3，4 3，4 3，4 3，4 由IEC60947-1/60947-3和EN60947-1/60947-3确定的电气特性 约定自由空气发热电流(A) Ith 60℃ 230 400 500 630 约定封闭发热电流 Ithe 60℃ 230 400 500 630(2) 额定绝缘电源(V) Ui 交流50/60Hz 750 750 750 750 耐受冲击电压(kV) Uimp 8 8 8 8 额定工作电压(V) Ue 交流50/60Hz 690 690 690 690 直流 250 250 250 250 额定工作电源AC20和DC20(V) 交流50/60Hz 750 750 750 750 额定工作电流(A) Ie AC 50/60Hz AC22A AC23A AC22A AC23A AC22A AC23A AC22A AC23A 220-240V 320 320 400 400 500 500 630 630 380-415V 320 320 400 400 500 500 630 630 440-480V(1) 320 320 400 400 500 500 630 630 500V 320 320 400 400 500 500 630 630 660-690V 320 320 400 400 500 500 630 630 DC - DC22A DC23A DC22A DC23A DC22A DC23A DC22A DC23A DC23B 125V(2极串联) 320 320 400 400 500 500 550 550 630 250V(4极串联) 320 320 400 400 500 500 550 550 630 额定工作效率AC23(kW) AC 50/60Hz 220-240V 90 110 132 200 230V(NEMA) 90 110 150 200 380-415V 160 200 250 315 440V 185 220 250 400 480V(NEMA) 185 220 250 375 500-525V 220 250 355 400 660-690V 250 400 500 560 工作制 不间断运行 b b b b 间歇运行 120级-60% 120级-60% 120级-60% 120级-60% 短路接通容量 Icm
(kA峰值)最低(隔离开关单独使用) 50 50 50 50 最高(上级有保护断路器) 330 330 330 330 短时耐受电流 Icw(A,rms) 1s 20000 20000 20000 20000 3s 11500 11500 11500 11500 20s 4900 4900 4900 4900 30s 4000 4000 4000 4000 隔离适用性 ■ ■ ■ ■ 使用寿命(A类)(O-C-O循环) 机械 10000 10000 10000 10000 AC 50/60Hz AC22A AC23A AC22A AC23A AC22A AC23A AC22A AC23A 440V 1500 1500 1500 1500 1500 1500 1500 1500 500V 1500 1500 1500 1500 1500 1500 1500 1500 690V 1500 1500 1500 1500 1500 1500 1500 1500 DC - DC23A - DC23A - DC23A - DC23A DC23B 250V 1000 1000 1000 1000 200 可靠接触指示 ■ ■ ■ ■ 紧急断开隔离开关 ■ ■ ■ ■ 污染级别 III III III III 进线保护 参见"附加特性部分" - - - - 安装方式 固定式，前连接 ■ ■ ■ ■ 固定式，后连接 ■ ■ ■ ■ 对称导轨 - - - - 背板 ■ ■ ■ ■ 连接 连接电缆 连接裸线至电缆连接器 ■ ■ ■ ■ 带有接线片的电缆 直接连接至端子 ■ ■ ■ ■ 连接至扩展器 ■ ■ ■ ■ 通过电缆-接线片适配器连接至垂直连接扩展器 - - - - 平母排 直接连接至端子 ■ ■ ■ ■ 连接至扩展器 ■ ■ ■ ■ 竖母排 连接至竖端子适配器 - - - - 指示和测量附件 辅助触点 ■ ■ ■ ■ 电压指示灯 ■ ■ ■ ■ 电流互感器模块 ■ ■ ■ ■ 电流表模块 ■ ■ ■ ■ 控制、锁定和联锁 控制 直接前端旋转手柄 ■ ■ ■ ■ 延伸前端旋转手柄 ■ ■ ■ ■ 直接侧面旋转手柄 - - - - 延伸侧面旋转手柄 - - - - 锁定 使用钥匙锁 ■ ■ ■ ■ 使用挂锁 ■ ■ ■ ■ 闭锁 使用钥匙锁 ■ ■ ■ ■ 机械式 ■ ■ ■ ■ 完整的电源切换部件 ■ ■ ■ ■ 工作力矩(Nm)(使用前端手柄的3/4极的典型值) 13.5<Nm<16.5 13.5<Nm<16.5 13.5<Nm<16.5 13.5<Nm<16.5 安装和连接附件 裸电缆连接器 ■ ■ ■ ■ 后端连接器 ■ ■ ■ ■ 端子扩展 ■ ■ ■ ■ 扩展器 ■ ■ ■ ■ 单体式扩展器 - - - - 端子盖 - - - - 端子罩 ■ ■ ■ ■ 相间隔板 ■ ■ ■ ■ 前面板铭牌 ■ ■ ■ ■ 连接附件 ■ ■ ■ ■ 电气连接的紧固力矩(Nm) 50 50 50 50 尺寸和重量 整体尺寸H×W×D(mm) 3极 205×185×130 205×185×130 205×185×130 205×185×130 4极 205×185×130 205×185×130 205×185×130 205×185×130 近似重量(kg) 3极 4.6 4.6 4.6 4.6 4极 4.9 4.9 4.9 4.9 (1)适用于480V NEMA (2)550A(DC) INS-负荷隔离开关 Compact INS 隔离开关 INS630b INS800 INS1000 INS1250 极数 3-4 3-4 3-4 3-4 由IEC60947-1/60947-3和EN60947-1/60947-3确定的电气特性 约定自由空气发热电流(A) Ith 60℃ 630 800 1000 1250 约定封闭发热电流 Ithe 60℃ 630 800 1000 1250 额定绝缘电源(V) Ui 交流50/60Hz 1000 1000 1000 1000 耐受冲击电压(kV) Uimp 12 12 12 12 额定工作电压(V) Ue 交流50/60Hz 690 690 690 690 直流 250 250 250 250 额定工作电源AC20和DC20(V) 交流50/60Hz 800 800 800 800 额定工作电流(A) Ie AC 50/60Hz AC21A AC22A AC23A AC21A AC22A AC23A AC21A AC22A AC23A AC21A AC22A AC23A 220-240V 630 630 630 800 800 800 1000 1000 1000 1250 1250 1250 380-415V 630 630 630 800 800 800 1000 1000 1000 1250 1250 1250 440-480V(1) 630 630 630 800 800 800 1000 1000 1000 1250 1250 1250 500-525V 630 630 630 800 800 800 1000 1000 1000 1250 1250 1250 660-690V 630 630 630 800 800 800 1000 1000 1000 1250 1250 1250 DC - AC21A AC22A AC23A AC21A AC22A AC23A AC21A AC22A AC23A AC21A AC22A AC23A 125V(2P) 630/2 630/2 630/2 800/2 800/2 800/2 1000/2 1000/2 1000/2 1250/2 1250/2 1250/2 250V(4P) 630/4 630/4 630/4 800/4 800/4 800/4 1000/4 1000/4 1000/4 1250/4 1250/4 1250/4 额定工作效率AC23(kW) AC 50/60Hz 220-240V 250 250 315 400 380-400V 400 400 560 710 415V 500 500 630 800 500-525V 560 560 710 900 660-690V 710 710 900 - 工作制 不间断运行 ■ ■ ■ ■ 间歇运行 120级-60% 120级-60% 120级-60% 120级-60% 短路接通容量 Icm
(kA峰值)最低(隔离开关单独使用) 75 75 75 75 最高(上级有保护断路器) 330 330 330 330 短时耐受电流 Icw(A,rms) 0.5s 50 50 50 50 0.8s 42 42 42 42 1s 35 35 35 35 3s 20 20 20 20 20s 10 10 10 10 30s 8 8 8 8 隔离适用性 ■ ■ ■ ■ 使用寿命(A类)(O-C-O循环) 机械 5000 3000 3000 3000 AC 50/60Hz AC21A AC22A AC23A AC21A AC22A AC23A AC21A AC22A AC23A AC21A AC22A AC23A 200-400V 1000 1000 1000 500 500 500 500 500 500 500 500 500 380-415V 1000 1000 1000 500 500 500 500 500 500 500 500 500 400-480V 1000 1000 1000 500 500 500 500 500 500 500 500 500 500-525V 1000 1000 1000 500 500 500 500 500 500 500 500 500 660-690V 1000 1000 1000 500 500 500 500 500 500 500 500 500 DC - AC21A AC22A AC23A AC21A AC22A AC23A AC21A AC22A AC23A AC21A AC22A AC23A 125V(2P) 1000 1000 1000 500 500 500 500 500 500 500 500 500 250V(4P) 1000 1000 1000 500 500 500 500 500 500 500 500 500 可靠接触指示 ■ - ■ - ■ - ■ - 紧急断开隔离开关 ■ ■ ■ ■ 污染级别 III III III III 进线保护 参见"附加特性部分" - - - - 安装方式 固定式，前连接 ■ ■ ■ ■ 固定式，后连接 ■ ■ ■ ■ 对称导轨 - - - - 背板 ■ ■ ■ ■ 连接 连接电缆 连接裸线至电缆连接器 - - - - 带有接线片的电缆 直接连接至端子 - - - - 连接至扩展器 - - - - 通过电缆-接线片适配器连接至垂直连接扩展器 ■ ■ ■ ■ 平母排 直接连接至端子 ■ ■ ■ ■ 连接至扩展器 ■ ■ ■ ■ 竖母排 连接至竖端子适配器 ■ ■ ■ ■ 指示和测量附件 辅助触点 ■ ■ ■ ■ 电压指示灯 - - - - 电流互感器模块 - - - - 电流表模块 - - - - 控制、锁定和联锁 控制 直接前端旋转手柄 ■ ■ ■ ■ 延伸前端旋转手柄 ■ ■ ■ ■ 直接侧面旋转手柄 - - - - 延伸侧面旋转手柄 - - - - 锁定 使用钥匙锁 ■ ■ ■ ■ 使用挂锁 ■ ■ ■ ■ 闭锁 使用钥匙锁 ■ ■ ■ ■ 机械式 - - - - 完整的电源切换部件 - - - - 工作力矩(Nm)(使用前端手柄的3/4极的典型值) 30 30 30 30 安装和连接附件 裸电缆连接器 - - - - 后端连接器 - - - - 端子扩展 ■ ■ ■ ■ 扩展器 ■ ■ ■ ■ 单体式扩展器 - - - - 端子盖 - - - - 端子罩 ■ ■ ■ ■ 相间隔板 ■ ■ ■ ■ 前面板铭牌 ■ ■ ■ ■ 连接附件 - - - - 电气连接的紧固力矩(Nm) 50 50 50 50 尺寸和重量 整体尺寸H×W×D(mm) 3极 300×340×146.5 300×340×146.5 300×340×146.5 300×340×146.5 4极 300×340×146.5 300×340×146.5 300×410×146.5 300×410×146.5 近似重量(kg) 3极 14 14 14 14 4极 18 18 18 18 (1)适用于480V NEMA INS-负荷隔离开关 Compact INS 隔离开关 INS1600 INS2000 INS2500 极数 3-4 3-4 3-4 由IEC60947-1/60947-3和EN60947-1/60947-3确定的电气特性 约定自由空气发热电流(A) Ith 60℃ 1600(2) 2000 2500 约定封闭发热电流 Ithe 60℃ 1600(2) 2000 2500 额定绝缘电源(V) Ui 交流50/60Hz 1000 1000 1000 耐受冲击电压(kV) Uimp 12 12 12 额定工作电压(V) Ue 交流50/60Hz 690 690 690 直流 250 250 250 额定工作电源AC20和DC20(V) 交流50/60Hz 800 800 800 额定工作电流(A) Ie AC 50/60Hz AC21B AC22B AC23A AC21B AC22B AC23B AC21B AC22B AC23B AC21A AC22A 220-240V 1600 1600 1250 2000 2000 - 2500 2500 - 1450 1450 380-415V 1600 1600 1250 2000 2000 - 2500 2500 - 1450 1450 440-480V(1) 1600 1600 1250 2000 2000 - 2500 2500 - 1450 1450 500-525V 1600 1600 1250 2000 2000 - 2500 2500 - 1450 1450 660-690V 1600 1600 1250 2000 2000 - 2500 2500 - 1450 1450 DC - AC21A AC22A AC23A AC21B AC22B AC23B AC21B AC22B AC23B 125V(2P) 1600/2 1600/2 1600/2 2000/2 2000/2 - 2500/2 2500/2 - 250V(4P) 1600/4 1600/4 1600/4 2000/4 2000/4 - 2500/4 2500/4 - 额定工作效率AC23(kW) AC 50/60Hz 220-240V 400 - - 380-400V 710 - - 415V 800 - - 500-525V 900 - - 660-690V - - - 工作制 不间断运行 ■ ■ ■ 间歇运行 120级-60% 120级-60% 120级-60% 短路接通容量 Icm
(kA峰值)最低(隔离开关单独使用) 75 105 105 最高(上级有保护断路器) 330 330 330 短时耐受电流 Icw(A,rms) 0.5s 50 50 50 0.8s 42 50 50 1s 35 50 50 3s 20 30 30 20s 10 13 13 30s 8 11 11 隔离适用性 ■ ■ ■ 使用寿命(A类)(O-C-O循环) 机械 3000 3000 3000 AC 50/60Hz AC21B AC22B AC23B AC21B AC22B AC23B AC21B AC22B AC23B AC21A AC22A 200-400V 100 100 500 100 100 - 100 100 - 500 500 380-415V 100 100 500 100 100 - 100 100 - 500 500 400-480V 100 100 500 100 100 - 100 100 - 500 500 500-525V 100 100 500 100 100 - 100 100 - 500 500 660-690V 100 100 500 100 100 - 100 100 - 500 500 DC - AC21A AC22A AC23B AC21B AC22B AC23B AC21B AC22B AC23B 125V(2P) 500 500 500 500 100 - 100 100 - 250V(4P) 500 500 500 500 100 - 100 100 - 可靠接触指示 ■ - ■ - ■ - 紧急断开隔离开关 ■ - - 污染级别 III III III 进线保护 参见"附加特性部分" - - - 安装方式 固定式，前连接 ■ ■ ■ 固定式，后连接 ■ ■ ■ 对称导轨 - - - 背板 ■ ■ ■ 连接 连接电缆 连接裸线至电缆连接器 - - - 带有接线片的电缆 直接连接至端子 - ■ ■ 连接至扩展器 - - - 通过电缆-接线片适配器连接至垂直连接扩展器 ■ - - 平母排 直接连接至端子 ■ ■ ■ 连接至扩展器 ■ - - 竖母排 连接至竖端子适配器 ■ - - 指示和测量附件 辅助触点 ■ ■ ■ 电压指示灯 - - - 电流互感器模块 - - - 电流表模块 - - - 控制、锁定和联锁 控制 直接前端旋转手柄 ■ ■ ■ 延伸前端旋转手柄 ■ ■ ■ 直接侧面旋转手柄 - - - 延伸侧面旋转手柄 - - - 锁定 使用钥匙锁 ■ ■ ■ 使用挂锁 ■ ■ ■ 闭锁 使用钥匙锁 ■ ■ ■ 机械式 - - - 完整的电源切换部件 - - - 工作力矩(Nm)(使用前端手柄的3/4极的典型值) 30 60 60 安装和连接附件 裸电缆连接器 - - - 后端连接器 - - - 端子扩展 ■ ■ ■ 扩展器 ■ ■ ■ 单体式扩展器 - - - 端子盖 - - - 端子罩 ■ ■ ■ 相间隔板 ■ ■ ■ 前面板铭牌 ■ ■ ■ 连接附件 - - - 电气连接的紧固力矩(Nm) 50 50 50 尺寸和重量 整体尺寸H×W×D(mm) 3极 300×340×146.5 440×347.5×227.5 440×347.5×227.5 4极 300×410×146.5 440×462.5×227.5 440×462.5×227.5 近似重量(kg) 3极 14 35 35 4极 18 45 45 (1)适用于480V NEMA (2)550A(DC)
